Généralités

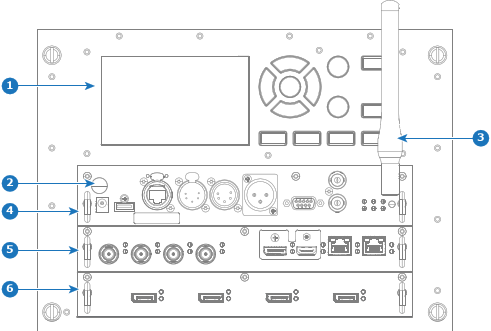

Le module Entrée et communication se compose d’un clavier local avec panneau LCD (1), d’un panneau de communication (4) et d’une carte de signal d’entrée Quad Combo (5). L’emplacement d’entrée libre peut être utilisé pour des modules en option (p. ex., carte du signal d’entrée Quad DP 1.2).
Conseil : Deux cartes du même type peuvent être utilisées sans restriction. Vous pouvez installer une deuxième carte du signal d’entrée Quad Combo dans l’emplacement d’entrée libre (6). Autrement, vous pouvez également retirer la carte du signal d’entrée Quad Combo préinstallée et la remplacer par un deuxième module optionnel (par exemple, une deuxième carte du signal d’entrée Quad DP 1.2).
- 1
- Clavier local et écran LCD
- 2
- Antenne optionnelle pour l’ancien module Wi-Fi[4]
- 3
- Antenne optionnelle pour Pulse 4G
- 4
- Panneau de communication
- 5
- Carte du signal d’entrée Quad Combo
- 6
- Emplacement d’entrée libre (dans ce cas-ci, la carte du signal d’entrée Quad DP 1.2 est utilisée)
