4.1 Clavier local

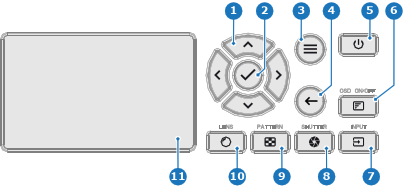

Vue d’ensemble des Buttons
Image 4–1
1
Navigation dans les menus
2
Confirmation du menu, bouton OK
3
Ouverture/Fermeture du menu
4
Retour au menu
5
Marche/Arrêt
6
Marche/arrêt de l’OSD du projecteur
7
Sélection d’entrée
8
Ouverture/Fermeture de l’obturateur
9
Mires de test
10
Réglage de l’objectif
11
Écran LCD
Fonctionnalité du clavier local

Outre l’accès au système du menu, le clavier permet d’accéder directement à de nombreuses fonctions.

Le clavier est doté d’un rétroéclairage pouvant être allumé et éteint manuellement. Par défaut, l’éclairage s’éteint au bout de 5 minutes.

Les boutons Alimentation électrique et Obturateur sont dotés de DEL de rétroéclairage blanches, bleues et rouges. Les autres touches ne sont dotées que de DEL de rétroéclairage blanches et bleues. Les DEL sont contrôlées conformément aux fonctionnalités disponibles.

Écran LCD

L’écran LCD a deux fonctions principales, et les touches fléchées permettent de naviguer dans l’écran LCD :

  1. Affichage des informations sur les menus et le réglage, ainsi que le miroir de l’OSD (menu à l’écran) décrit dans l’Interface utilisateur lorsque ce dernier est activé.

  2. Informations relatives à l’état du projecteur, avec l’affichage des données suivantes :

    • État du projecteur
    • Adresse réseau
    • Source active
    • Version actuelle du micrologiciel
    • Données de fonctionnement
    • Fonctions actives (fonctions activées).

Basculement entre les deux indications avec le bouton Menu du clavier ou de la télécommande.

L’écran LCD se fermera en fondu 30 secondes après le dernier actionnement d’une touche.
