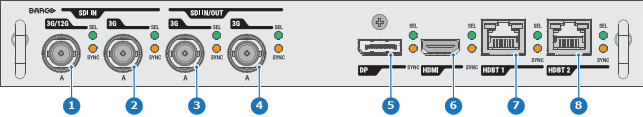

フロント パネル Quad Combo 入力 Mk II

Quad Combo入力Mk II の機能

Quad Combo Input Mk II は、SDI コネクタの 12G 入力とスループットをサポートします。

Mk I と比較して、Mk II には以下が含まれます。

• SDI 入力 A は、12G 入力信号をサポートします。
• SDI入力 C は、入力 A に配置された任意の信号のループスルー出力として機能します。
• SDI入力 D は、入力 B に配置された任意の信号のループスルー出力として機能します。
• HDBaseT 入力 1 は、ネットワーク接続をサポートします。

SDI 入力と出力 - どのように動作しますか？

SDI ソースをプロジェクターに接続し、信号が HD または 3G の場合、4 つの入力コネクタのいずれかを選択できます。

複数のプロジェクターを同じ信号で接続する場合、次のように信号を接続できます。

• ソース信号を最初のプロジェクターの入力 A または B に接続します。
• ソース信号が入力 A に接続されている場合は、入力 / 出力 C を次のプロジェクターの入力に接続します。
• ソース信号が入力 B に接続されている場合は、 入力 / 出力 D を次のプロジェクターの入力に接続します。
• すべてのプロジェクターが接続されるまで、同じ方法で続行します。

12G SDI ソースをプロジェクターに接続する場合、そのソースは入力 A にしか接続できません。

注: 入力 A のみが 12G SDI 信号を受け入れます。技術的には、12G SDI ソースを入力 B に接続し、そのソースをライン上の別のプロジェクターに接続 (入力／出力 D を使用) することは可能ですが、この最初のプロジェクター自体は 12G 信号を処理できません。

LED の動作

• SEL ライトが緑色に点灯：入力が選択されています。
• SEL ライトが緑色に点滅：入力/出力が選択され、出力として設定されています。
• SEL ライトがオレンジに点灯：有効な入力同期が検出されています。
• SEL ライトがオレンジに点滅：同期/信号は存在しますが、入力ポートの規格に適合していません。

注: 不適合な問題は、要求された解像度を処理できない古いケーブルや低品質のケーブル、あるいは接続された信号変換器がサポートされているビデオ規格外の信号を操作することによって引き起こされる可能性があります。
