8.2 通信接続

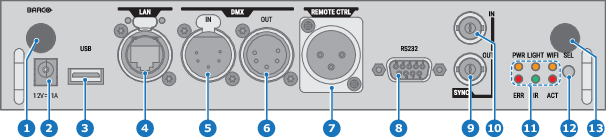

フロントパネル制御・通信モジュール
画像 8–2
1
レガシー WiFi モジュールのアンテナ （オプション）
2
12V 1A 出力
3
ファームウェア更新／USB ダウンロードログファイル
4
IP および Art-Net を通じた外部制御用の 10/100 Base-T
5
DMX インタフェース入力
6
DMX インタフェース出力
7
有線プロジェクター制御用の XLR 入力
8
シリアル通信用の RS232
9
同期出力 3D
10
同期入力 3D
11
状態ライト
12
IR レシーブセンサー
13
Pulse 4G アンテナ入力 (オプション)
注意: Ethernet は、10/100 base-T ポート (通信パネル) または HDBaseT 入力 (Quad Combo 入力) のいずれかにのみ接続する必要があります。両方を同時に使用すると、未定義の結果につながることがあります。
12 V 出力

12V 出力、1 A 以下、プロジェクターがスタンバイでない場合に使用可。

DMX インタフェース

DMX は、光技術が異なるデバイス間の通信バスとして使用されます。各デバイスに入力と出力があるため、バスが異なるデバイス間をループできます。標準にしたがって、XLR コネクタ付きの 5 本のケーブルが使用されます。

DMX 入力ポートを使用して DMX デバイス (DMX コンソール) をプロジェクターに接続します。このようにして、DMX デバイス (コンソール) からプロジェクターを制御できます。DMX 出力ポートを、ループ式に次のデバイスに接続できます。

DMX
ピン説明
1接地
2低温
3高温
4戻る - (または未使用)
5戻る + (または未使用)
注: 技術的な理由により、DMX インターフェースは、パルスクアッドコンボ入力 Mk III が入力スロット L1 に取り付けられている場合にのみ使用できます。
DMX
DMX-512 照明プロトコル (RS-485 インターフェイス経由)。512 チャネルの情報を照明コントローラから照明機器に送信します。USITT によって策定された規格です。
RS232/RS422 入力

UDX シリーズのプロジェクターの通信インタフェースは、PC の USB 入力に接続された際に RS 入力として機能する 2 つの異なるタイプの入力コネクタ、Sub-D コネクタと USB コネクタ上の RS232 および RS422 シリアル通信をシリーズプロジェクターをサポートします。

RS232/RS422 入力を使用して、ローカル PC を UDX シリーズのプロジェクターに接続できます。この方法によって、ローカル PC からプロジェクターの構成および制御を行うことができます。

RS232/RS422 シリアル接続を使用する利点

RS232/422 入力 (サブ-D) ポート
ピン説明
1DCD: データキャリア検出
2RXD-: データ受信
3TXD-: 送信データ
4DTR : データターミナルレディ[RS232] / TXD+ : 送信データ [RS422]
5GND: 接地
6DSR : データセットレディ[RS232] / RXD+ : 受信データ [RS422]
7— (未接続) —
8CTS: 送信可
9RI: リングインジケータ
RS232
電子機械工業会 (EIA) のシリアル デジタル インタフェース規格で、D-SUB 9 ピンまたは D-SUB 25 ピンのいずれかのコネクタを使用して 2 つのデバイス間の通信パスの特性を指定します。この規格は比較的短い範囲での通信に使用され、平衡制御ラインを規定しません。RS-232 は標準のシリアル制御で、使用する導体のセット数、データ レート、文字の長さ、コネクタの種類が決まっています。この規格ではコンピュータのインタフェースに関するコンポーネント接続の規格を既定しています。RS-232-C という RS-232 規格の 3 つ目のバージョンは、機能的には CCITT V.24 規格とまったく同じです。論理 '0' は > + 3V、論理 '1' は < - 3V です。-3V から +3V が移行帯です。
RS422
EIA のシリアル デジタル インターフェイスの規格のひとつで、平衡電圧 (差電圧)、デジタル インターフェイス回路の電子的特長を規定します。 この規格は、RS-232 よりも遠距離の通信に使用できます。 この信号は、コンピュータ データの非同期転送を最大 920,000 ビット/秒で制御できます。 また、Macintosh コンピュータの標準シリアル ポートとして使用されています。 2 つのラインの差が < - 0.2V の場合、論理 '0' と同じになります。 差が > +0.2V の場合、論理 '1' と同じになります。
USB ポート

通信インタフェースには、マスター USB ポート、タイプ “A” コネクタが付いています。この USB ポートを使用することで、ファームウェアの更新やログファイルのダウンロードのためのサービス手順を、ネットワークに接続することなく実行できます。

USB デバイス上の唯一のファイルがファームウェアファイル (「*.fw」ファイル) であれば、プロジェクターは以下のプロセスのいずれかを自動的に開始します。

注: 使用されている USB スティックが FAT32 と互換性があり、他のファイルやフォルダが含まれていないことを確認してください。
