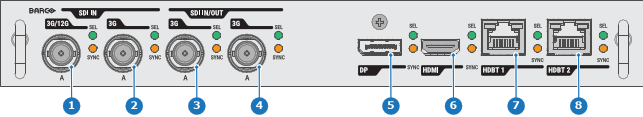

전면 패널 쿼드 콤보 입력 Mk II

쿼드 콤보 입력 Mk II의 기능

쿼드 콤보 입력 Mk II는 SDI 커넥터에서 12G 입력 및 처리량을 지원합니다.

Mk I과 비교하여 Mk II에는 다음이 포함됩니다.

• SDI 입력 A는 12G 입력 신호를 지원합니다.
• SDI 입력 C는 입력 A에 놓이는 모든 신호에 대한 루프스루 출력 역할을 합니다.
• SDI 입력 D는 입력 B에 놓이는 모든 신호에 대한 루프스루 출력 역할을 합니다.
• HDBaseT 입력 1은 네트워크 연결을 지원합니다.

SDI 입력 및 출력 – 작동 방식은?

프로젝터에 SDI 소스를 연결하고 신호가 HD 또는 3G인 경우, 네 가지 입력 커넥터 중 하나를 선택할 수 있습니다.

동일한 신호를 포함한 여러 대의 프로젝터를 연결하는 경우, 신호를 다음과 같이 연결할 수 있습니다.

• 소스 신호를 첫 번째 프로젝터의 입력 A 또는 B에 연결합니다.
• 소스 신호를 입력 A에 연결한 경우, 입력/출력 C를 다음 프로젝터의 입력에 연결합니다.
• 소스 신호를 입력 B에 연결한 경우, 입력/출력 D를 다음 프로젝터의 입력에 연결합니다.
• 모든 프로로젝터가 연결될 때까지 같은 방식으로 계속 진행합니다.

12G SDI 소스를 프로젝터에 연결하는 경우, 이 소스를 입력 A에만 연결할 수 있습니다.

참고: 입력 A만 12G SDI 신호를 수용합니다. 12G SDI 소스를 입력 B에 연결하고 이 소스를 라인상의 또 다른 프로젝터에 연결(입력/출력 D 사용)하는 것이 기술적으로 가능은 하지만 이 첫 번째 프로젝터 자체는 12G 신호를 처리할 수 없습니다.

LED 동작

• 입력이 선택되면 SEL LED가 녹색으로 켜집니다.
• 입력/출력을 선택하고 출력으로 구성하면 SEL LED가 녹색으로 깜박입니다.
• 유효한 입력 동기화가 감지되면 SYNC LED가 주황색으로 켜집니다.
• SYNC LED가 주황색으로 깜박이며 동기화/신호가 있지만 입력 포트 표준을 준수하지 않습니다.

참고: 부적합 문제는 구형 또는 저품질 케이블이 요청된 해상도를 처리할 수 없거나 연결된 신호 변환기가 지원되는 비디오 표준을 벗어난 신호를 조작하는 경우 발생할 수 있습니다.
