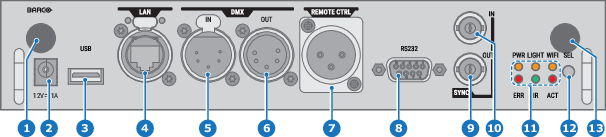

8.2 통신 연결

주의: 이더넷은 10/100 base-T 포트(통신 패널에 있음) 또는 HDBaseT 입력(쿼드 콤보 입력에 있음)에만 연결해야 합니다. 동시에 둘 다 사용하면 예상치 못한 동작이 발생합니다.

12 V 출력, 최대 1A, 프로젝터가 대기 모드가 아닐 시 이용 가능.

DMX는 광학 기술에서 다른 장치들 간에 통신 버스로서 사용됩니다. 버스가 다른 장치들 간에 루프 연결될 수 있도록 각 장치는 입력 및 출력을 가지고 있습니다. 표준에 따라 XLR 커넥터가 있는 오 (five) 유선 케이블이 사용됩니다.

DMX 장치 (DMX 콘솔)를 프로젝터에 연결하기 위해 DMX 입력 포트를 사용할 수 있습니다. DMX 장치 (콘솔)에서 프로젝터를 제어할 수 있는 방법입니다. DMX 출력 포트는 루프 연결된 다음 장치에 연결할 수 있습니다.

참고: 기술적인 이유로 DMX 인터페이스는 Pulse Quad Combo 입력 Mk III가 입력 슬롯 L1에 장착된 경우에만 사용할 수 있습니다.

DMX: RS-485 인터페이스에 대한 DMX-512 조명 프로토콜입니다. 조명 컨트롤러로부터 512채널의 정보를 조명 장치로 전송합니다. USITT에 의해 표준화되었습니다.

UDX 시리즈 프로젝터의 통신 인터페이스는 PC의 USB 입력에 연결 시 RS 입력으로 작동하는 Sub-D 커넥터와 USB 커넥터의 두 가지 입력 커넥터에서 RS232 및 RS422 직렬 통신을 지원합니다.

로컬 PC를 UDX 시리즈 프로젝터에 연결하려면 RS232/RS422 입력을 사용할 수 있습니다. 이렇게 하면 로컬 PC에서 프로젝터를 구성하고 제어할 수 있습니다.

RS232/RS422 시리얼 커뮤니케이션 사용의 장점:

RS232/422 입력 (Sub-D) 포트
핀	설명
1	DCD: 데이터 캐리어 감지
2	RXD- : 수신 데이터
3	TXD- : 송신 데이터
4	DTR: 데이터 터미널 준비 완료 [RS232] /TXD+: 전송 데이터 [RS422]
5	GND : 접지
6	DSR: 데이터 세트 준비 완료 [RS232] /RXD+: 수신 데이터 [RS422]
7	— (연결되지 않음) —
8	CTS : 송신 준비 완료
9	RI : 링 표시기

RS232: D-SUB 9핀 또는 D-SUB 25핀 커넥터를 사용하는 두 장치간의 통신 경로 특성을 규정하는 EIA(Electronic Industries Association) 직렬 디지털 인터페이스 표준. 이 표준은 비교적 단거리 통신에 사용되며, 밸런스드 제어 라인은 규정하지 않습니다. RS-232는 전도체의 수, 데이터 속도, 단어 길이 및 사용될 커넥터의 유형이 정해져 있는 직렬 제어 표준입니다. 이 표준은 컴퓨터 인터페이스와 관련된 구성 요소 연결 표준을 규정합니다. RS-232 표준의 세 번째 버전이라는 의미에서 RS-232-C로도 불리며, 기능적으로 CCITT V.24와 동일한 표준입니다. 논리 “0”은 > + 3V이고 논리 “1”은 < - 3V입니다. -3V와 +3V 사이의 범위는 전환 영역입니다.

RS422: 평형(차동) 전압, 디지털 인터페이스 회로의 전기적 특성을 지정하는 EIA 직렬 디지털 인터페이스 표준입니다. 이 표준은 RS-232보다 먼 거리에서 사용할 수 있습니다. 이 신호는 컴퓨터 데이터의 초당 최대 920,000비트 비동기식 전송을 제어합니다. 또한 Macintosh 컴퓨터에 대한 직렬 포트 표준으로 사용됩니다. 두 라인 간의 차이가 - 0.2V 미만인 경우 이는 논리적 '0'과 같습니다. 차이가 +0.2V보다 큰 경우는 논리적 '1'과 같습니다..

통신 인터페이스를 마스터 USB 포트, 유형 "A" 커넥터에 장착합니다. 이 USB 포트는 네트워크 연결 없이도 펌웨어 업데이트나 로그 파일 다운로드를 위한 서비스 과정을 단순화시킵니다.

USB 장치에 펌웨어 파일("*.fw" 파일)만 있으면 프로젝터가 다음 프로세스 중 하나를 자동으로 시작합니다.

참고: 사용하는 USB-스틱은 FAT32 호환이고 다른 파일이나 폴더를 포함하지 않아야 합니다.
