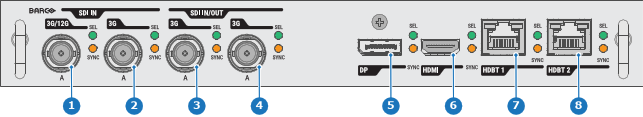

Entrada Quad Combo Mk II do painel frontal

Funcionalidade da entrada Quad Combo Mark II

A entrada Quad Combo Mk II suporta entrada 12G e produtividade nos conectores SDI.

Comparada com a Mk I, a Mk II inclui os seguintes:

• A entrada A SDI suporta sinais de entrada 12G.
• A entrada C SDI funciona como uma saída de circuito de conexão para qualquer sinal colocado na entrada A.
• A entrada D SDI funciona como uma saída de circuito de conexão para qualquer sinal colocado na entrada B.
• A entrada 1 HDBaseT suporta conexão de rede.

Entradas e saídas SDI – Como funcionam?

Ao conectar uma fonte SDI ao projetor e o sinal for HD ou 3G, você pode escolher qualquer um dos quatro conectores de entrada.

Ao conectar vários projetores com o mesmo sinal, você pode conectar o sinal da seguinte forma:

• Conecte o sinal de fonte à entrada A ou B do primeiro projetor.
• Se o sinal de fonte estiver conectado à entrada A, conecte a entrada/saída C à Entrada do projetor seguinte.
• Se o sinal de fonte estiver conectado à entrada B, conecte a entrada/saída D à Entrada do projetor seguinte.
• Continue da mesma forma até todos os projetores estarem conectados.

Ao conectar uma fonte 12G SDI ao projetor, você pode conectar essa fonte apenas à entrada A.

Observação: Apenas a Entrada A aceita sinais 12G SDI. Ainda que seja tecnicamente possível conectar uma fonte 12G SDI à Entrada B e conectar aquela fonte a outro projetor em linha (utilizando a Entrada/Saída D), o primeiro projetor não será capaz de processar o sinal 12G por si só.

Comportamento do LED

• LED SEL aceso em VERDE: entrada selecionada.
• LED SEL VERDE intermitente: entrada/saída selecionada e configurada como saída.
• LED SYNC aceso em LARANJA: sincronização de entrada válida detectada.
• LARANJA intermitente: sincronização/sinal presente, mas não conforme com o padrão da porta de entrada.

Observação: Os problemas de não conformidade podem ser causados por cabos mais antigos ou de baixa qualidade incapazes de processar a resolução solicitada ou por conversores de sinal conectados que processam o sinal fora dos padrões de vídeo suportados.
