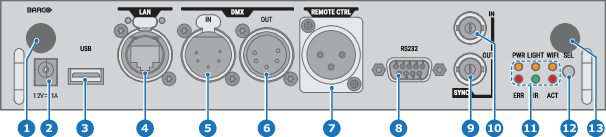

Módulo de controle e comunicação do painel frontal
Imagem 8–2
1
Antena do módulo Wi-Fi antigo (opcional)
2
Saída de 12 V 1 A
3
Atualização de firmware/download USB de arquivos de registro
4
10/100 base-T para controle externo sobre IP e Art-Net
5
Entrada de Interface DMX
6
Saída de Interface DMX
7
Entrada XLR para controle do projetor com fios
8
RS232 para comunicação série
9
Saída de sincronização 3D
10
Entrada de sincronização 3D
11
Luzes de estado
12
Sensor de recepção de infravermelhos
13
Entrada de antena Pulse 4G (opcional)
Cuidado: A Ethernet deve ser conectada apenas à porta 10/100 base-T (no painel de comunicação) ou à entrada HDBaseT (na entrada Quad Combo). O uso simultâneo de ambas resultará em um comportamento indefinido.
Saída de 12 V
Saída de 12 V, máximo de 1 A, disponível quando o projetor não está no modo de espera.
Interface DMX
DMX é utilizado como bus de comunicação entre diferentes dispositivos na técnica de iluminação. Cada dispositivo tem uma entrada e uma saída, de forma a que o bus possa ser inserido em série entre os diferentes dispositivos. De acordo com a norma, é utilizado um cabo com cinco fios com o conector XLR.
Você pode utilizar a porta de entrada DMX para conectar um dispositivo DMX (console DMX) com o projetor. Desta forma, é possível controlar o projetor a partir desse dispositivo DMX (console). A porta de saída DMX pode ser conectada com o próximo dispositivo no ciclo.
DMX
Pino
Descrição
1
Terra
2
Frio
3
Quente
4
Apresenta - (ou não utilizado)
5
Apresenta + (ou não utilizado)
Observação: Por motivos técnicos, a interface DMX só pode ser usada se a entrada Pulse Quad Combo Mk III estiver montada no slot de entrada L1.
DMX
Protocolo de iluminação DMX-512 sobre interface RS-485. Transmite informações de 512 canais para os dispositivos de iluminação a partir de um controlador de iluminação. Normalizado pela USITT.
Entrada RS232/RS422
A interface de comunicação do projetor da série UDX suporta a comunicação série RS232 e RS422 em dois tipos diferentes de conectores de entrada, um conector Sub-D e um conector USB agindo como uma entrada RS quando conectado a uma entrada USB de um PC.
Você pode utilizar a entrada RS232/RS422 para conectar um PC local com o projetor da série UDX. Dessa forma, você pode configurar e controlar o projetor usando um computador no local.
Vantagens de utilizar a comunicação série RS232/RS422:
fácil ajuste do projetor através de PC (ou MAC).
permite o armazenamento de várias configurações do projetor.
ampla gama de possibilidades de controle.
intervalo de endereços de 0 a 255.
envio de dados ao projetor (atualização).
cópia de dados do projetor (cópia de segurança).
Entrada de porta RS232/422 (Sub-D)
Pino
Descrição
1
DCD: Detecção de suporte de dados
2
RXD-: Dados recebidos
3
TXD-: Dados transmitidos
4
DTR: terminal de dados pronto [RS232]/TXD+: dados transmitidos [RS422]
5
GND: Ligação à terra
6
DSR: conjunto de dados pronto [RS232]/RXD+: dados recebidos [RS422]
7
— (não ligado) —
8
CTS: Preparado para enviar
9
RI: Indicador de anel
RS232
Uma norma de interface digital de série da EIA (Electronic Industries Association) especificando as características do caminho de comunicação entre dois dispositivos utilizando conectores D-SUB de 9 pinos ou D-SUB de 25 pinos. Esta norma é utilizada para comunicações de gama relativamente curta e não especifica as linhas de controle equilibrado. RS-232 é uma norma de controle de série com um número definido de condutores, taxa de dados, comprimento de palavras e tipo de conector a ser utilizado. A norma especifica padrões de conexão de componentes relativamente à interface do computador. Também é designada de RS-232-C, que é a terceira versão da norma RS-232, e é idêntica em termos funcionais à norma CCITT V.24. O “0” lógico é > + 3 V, “1” lógico é < - 3 V. A gama entre -3 V e +3 V é a zona de transição.
RS422
Uma norma de interface digital de série da EIA que especifica as características elétricas de tensão (diferencial) equilibrada e circuitos de interface digital. Essa norma é utilizável em distâncias maiores em vez da norma RS-232. Este sinal rege a transmissão assíncrona de dados de computador a velocidades de até 920.000 bits por segundo. Ela também é utilizada como a norma para portas de série para computadores Macintosh. Quando a diferença entre as 2 linhas é < - 0,2 V, é igual com um “0” lógico. Quando a diferença é > +0,2 V, é igual a um “1” lógico..
Porta USB
A interface de comunicação está equipada com um conector de porta USB tipo “A” principal. Essa porta USB simplificará os procedimentos do serviço para atualizações de firmware ou para fazer download de arquivos de registro sem conexão de rede.
Se o único arquivo no dispositivo USB for o arquivo de firmware (um arquivo “*.fw”), o projetor vai iniciar automaticamente um dos seguintes processos.
cornet<version nr>.fw: o projetor vai fazer a atualização ou o downgrade, dependendo do número da versão.
LogExtractor.fw: os arquivos de registro serão baixados.
Observação: Certifique-se de que qualquer dispositivo USB seja compatível com FAT32 e não contenha outros arquivos ou pastas.
