4.1 Teclado local

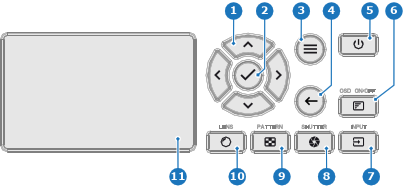

Visão geral de Buttons
Imagem 4–1
1
Navegação de menu
2
Confirmação de menu, botão OK
3
Abrir/fechar menu
4
Voltar de menu
5
Ligado/Desligado
6
Ligar/desligar OSD do projetor
7
Seleção de entrada
8
Abrir/fechar obturador
9
Padrões de teste
10
Ajuste da lente
11
Painel LCD
Funcionalidade do teclado local

O Teclado fornece acesso direto a várias funções, além de acesso ao sistema de menu.

O teclado tem uma luz traseira que pode ser ligada e desligada manualmente. Por predefinição, a luz desliga após 5 minutos.

Os botões de alimentação e do obturador estão equipados com iluminação de fundo de LED branca, azul e vermelha. As outras teclas estão apenas equipadas com LEDs com retroiluminação branca e azul. Os LEDs são controlados de acordo com as funcionalidades disponíveis.

Painel LCD

O painel LCD possui duas principais funções e você pode usar as teclas de setas para navegar na tela LCD:

  1. Mostrar os menus, as informações dos ajustes e também um espelho da apresentação na tela (OSD - On Screen Display) descrito na Interface do usuário quando ele está ativado.

  2. A informação relativamente ao estado do projetor mostrando estes dados:

    • Estado do projetor
    • Endereço da rede
    • Fonte ativa
    • Versão atual do firmware
    • Dados de funcionamento
    • Funções ativas (funções permitidas).

Alterne entre as duas indicações ao utilizar o botão Menu no teclado ou no controle remoto.

A tela LCD desaparecerá após 30 segundos da última operação de tecla.
