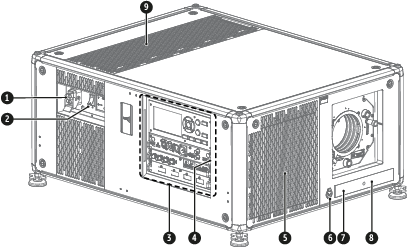

Localização de componentes no projetor
- 1
- Soquete de entrada de alimentação
- 2
- Interruptor Liga/Desliga
- 3
- Módulo de entrada e comunicação
- 4
- Receptor de IV no lado direito do projetor
- 5
- Entrada de ar frontal do filtro de poeira
- 6
- Conector auxiliar (para obturador externo, DMX, ...)
- 7
- Receptor de IV na parte frontal do projetor
- 8
- Medidor de distâncias (opcional)
- 9
- Entrada de ar superior do filtro de poeira
Para obter informações detalhadas sobre o módulo de entrada e comunicação, consulte o capítulo “Entrada e Comunicação”.
