8.3 Четырехканальная комбинированная панель входа Pulse Mk II

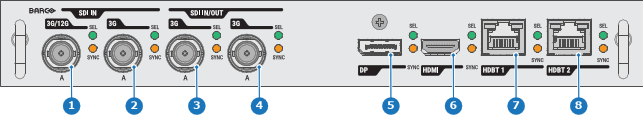

Четырехканальный комбинированный вход Mk II на передней панели
Изображение 8–3
1
4-канальный вход SDI, канал А: вход 3G/12G
2
4-канальный вход SDI, канал B: вход 3G
3
4-канальный вход SDI, канал C: вход 3G SDI + выход 3G/12G
4
4-канальный вход SDI, канал D: вход/выход 3G SDI
5
Вход DisplayPort
6
Вход HDMI™
7
Вход HDBaseT 1
8
Вход HDBaseT 2
Функции четырехканальной комбинированной панели входа Mk II
Четырехканальная комбинированная панель входа Mk II, на которой разъемы SDI способны принимать и передавать сигнал 12G.
По сравнению с Mk, в Mk II есть следующие преимущества:
SDI-вход A поддерживает входные сигналы 12G.
SDI-вход C играет роль сквозного выхода для любых сигналов, поступающих на вход A.
SDI-вход D играет роль сквозного выхода для любых сигналов, поступающих на вход B.
HDBaseT-вход 1 поддерживает подключение к сети.
Внимание: Кабель Ethernet может быть подключен либо к порту 10/100 Base-T (на коммуникационной панели), либо ко входу HDBaseT (на четырехканальной комбинированной плате ввода). При использовании одновременно обоих разъемов система может вести себя непредсказуемым образом.
Принципы работы входов и выходов SDI
При подключении источника SDI к проектору для передачи сигнала высокого разрешения или 3D можно использовать любой из четырех входных разъемов.
При соединении нескольких проекторов с одинаковым сигналом можно подключить источник сигнала следующим образом:
Подключите источник сигнала к входу A или B первого проектора.
Если источник сигнала подключен к входу A, подключите вход/выход C к входу следующего проектора.
Если источник сигнала подключен к входу B, подключите вход/выход D к входу следующего проектора.
Подключите все остальные проекторы аналогичным образом.
Подключать источник 12G SDI к проектору можно только с помощью входа A.
Примечание. Только вход A принимает сигналы 12G SDI. Несмотря на наличие технической возможности подключить источник 12G SDI к входу B и к другому последовательно подключенному проектору (через вход/выход D), первый проектор не сможет обрабатывать сигнал 12G.
Изображение 8–4
Светодиодный индикатор
Индикатор SEL светится ЗЕЛЕНЫМ: выбран вход.
Индикатор SEL мигает ЗЕЛЕНЫМ: вход/выход выбран и настроен как выход.
Индикатор SYNC светится ОРАНЖЕВЫМ: поступает правильный сигнал синхронизации.
Светодиод SYNC мигает ОРАНЖЕВЫМ: синхронизация/сигнал присутствует, но не соответствует стандарту входного порта.
Примечание. Причина несовместимости может быть вызвана тем, что старые кабели или кабели низкого качества не обеспечивают требуемое разрешение либо подключенные преобразователи формируют сигнал, выходящий за рамки поддерживаемых стандартов видео.
Примечание. Характеристики поддерживаемых входов для SDI, HDMI, HDBaseT и DisplayPort 1.2 см. в главе “Характеристики”.
