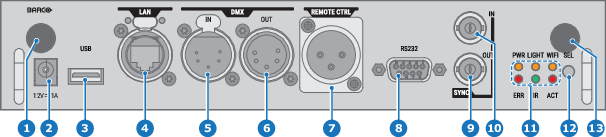

Обновление программно-аппаратного обеспечения/запись файлов журналов на USB-накопитель
4
Порт 10/100 base-T для внешнего управления (control) IP-адресом и сетью Art-Net
5
Вход интерфейса DMX
6
Выход интерфейса DMX
7
Вход XLR для проводного управления проектором
8
Интерфейс RS232 для последовательного обмена данными (communication)
9
Выход сигнала синхронизации 3D
10
Вход сигнала синхронизации 3D
11
Индикаторы состояния
12
ИК-датчик, приемный
13
Антенный вход Pulse 4G (дополнительно)
Внимание: Кабель Ethernet может быть подключен либо к порту 10/100 Base-T (на коммуникационной панели), либо ко входу HDBaseT (на четырехканальной комбинированной плате ввода). При использовании одновременно обоих разъемов система может вести себя непредсказуемым образом.
Выход 12 В
Выход с напряжением 12 В и максимальным током 1 А. Доступен, когда проектор не находится в режиме ожидания.
Интерфейс DMX
Интерфейс DMX используется в световой технике в качестве шины для обмена данными (communication) между различными устройствами. У каждого устройства DMX есть вход и выход. Таким образом, можно организовать замкнутую цепь, состоящую из различных устройств. Согласно стандарту используется кабель, состоящий из пяти проводников, с разъемом XLR.
Входной порт DMX можно использовать для подключения какого-либо устройства DMX (например, консоли DMX) к проектору. В этом случае можно управлять (control) проектором с помощью подключенного устройства (консоли) DMX. Выходной порт DMX можно подключить к входу следующего устройства в цепи.
DMX
Контакт
Описание
1
Земля
2
«Холодный» проводник
3
«Горячий» проводник
4
Обратный – (может не использоваться)
5
Обратный + (может не использоваться)
Примечание. По техническим причинам интерфейс DMX можно использовать только в том случае, если вход Pulse Quad Combo Mk III установлен во входной разъем L1.
DMX
Протокол освещения DMX-512 с интерфейсом RS-485. Переносит данные 512 каналов из контроллера освещения в осветительные устройства. Стандартизирован согласно USITT.
Входной порт RS232/RS422
Интерфейс связи проектора серии UDX поддерживает последовательное соединение RS232 и RS422 на двух разных типах входных разъемов: разъем Sub-D и разъем USB, выступающий в качестве входа RS при подключении к USB-входу ПК.
С помощью входа RS232/RS422 можно подключить локальный компьютер к проектору серии UDX. В этом случае можно настраивать проектор и управлять им с помощью локального компьютера.
Преимущества интерфейса последовательной связи RS232/RS422:
простая настройка проектора через ПК (или MAC);
хранение различных конфигураций и настроек проектора;
широкие возможности управления (control);
диапазон адресов (address) 0–255;
передача данных в проектор (обновление);
копирование данных из проектора (резервное копирование).
Порт входа RS232/RS422 (Sub-D)
Контакт
Описание
1
DCD: сигнал обнаружения несущей данных
2
RXD: сигнал получения данных
3
TXD: сигнал отправки данных
4
DTR: терминал данных готов к работе [RS232] / TXD+: переданные данные [RS422]
5
GND: заземление
6
DSR: набор данных готов [RS232] / RXD+: полученные данные [RS422]
7
Контакт не подключен
8
CTS: сигнал возможности продолжения передачи
9
RI: сигнал Ring Indicator
RS232
Стандарт последовательного цифрового интерфейса Ассоциации электронной промышленности (EIA), определяющий характеристики каналов связи между двумя устройствами с 9- или 25-контактным разъемом D-SUB. Этот стандарт используется для связи относительно малой дальности и не определяет линии сбалансированного управления. RS-232 — это стандарт последовательного управления с заданным числом проводников, скоростью передачи данных, длиной слов и типом используемого разъема. Эта спецификация определяет стандарты соединения компонентов с точки зрения компьютерного интерфейса. Она также называется стандартом RS-232-C, который является третьей версией RS-232 и функционально идентичен стандарту CCITT V.24. Логический ноль — значения больше +3 В, логическая единица — значения меньше -3 В. Диапазон от -3 В до +3 В является переходной зоной.
RS422
Стандарт последовательного цифрового интерфейса EIA, в котором указываются электрические характеристики цифровых интерфейсных цепей со сбалансированным (дифференциальным) напряжением. Сигнал этот стандарта может использоваться на более длинных расстояниях по сравнению с RS-232. Он управляет асинхронной передачей компьютерных данных на скоростях до 920 000 битов в секунду. Он также используется в качестве стандарта последовательного порта для компьютеров Macintosh. Разность между двумя линиями, меньше –0,2 В соответствует логическому нулю (0). Разность больше +0,2 В соответствует логической единице (1).
Порт USB
В интерфейсе связи имеется мастер-порт USB с разъемом типа A. Этот порт USB упрощает обновление программно-аппаратного обеспечения и загрузку файлов журналов без подключения к сети.
Если на USB-устройстве находится только файл программно-аппаратного обеспечения (*.fw), проектор автоматически начнет один из следующих процессов.
cornet<version nr>.fw: устанавливается более высокая или более низкая версия ПО.
LogExtractor.fw: загружаются файлы журналов.
Примечание. Убедитесь, что используемый USB-накопитель отформатирован с помощью файловой системы FAT32 и не содержит других файлов и папок.
