5.3 Пульт ДУ Pulse, установка протокола

Примечание. Пульты дистанционного управления Pulse, изготовленные в апреле 2023 или позже, поддерживают только протокол NEC. В батарейном отсеке отсутствует переключатель для выбора устаревшего протокола RC5.

Об используемом протоколе

Протокол — это код, отправляемый пультом ДУ при нажатии на кнопку. В зависимости от кода проектор может декодировать сигналы. Пульт ДУ может использоваться с двумя различными протоколами: RC5 и NEC. В зависимости от проектора пульт ДУ можно переключать между этими протоколами.

Используемый протокол

Протокол NEC должен использоваться для проекторов Barco на платформе Pulse: F70, F80, F90, HDX 4K, UDX, UDM, XDL, F40, F400 и т. д.
Протокол RC5 должен использоваться для всех более старых проекторов Barco: HDQ 2k40, HDF, HDX W и т. д. (устаревшие изделия).

Порядок настройки

Снимите крышку. Более подробно о порядке снятия см. “Пульт ДУ Pulse, установка батареек”.

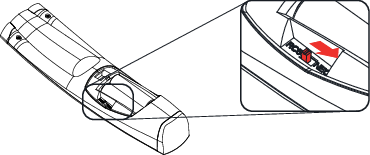

Переведите переключатель в нужное положение.
Изображение 5–6

Примечания по использованию протокола RC5

Ввиду обновления функциональности не все кнопки на пульте ДУ Pulse имеют точные аналоги на более старых пультах ДУ и проекторах Barco. Необходимо учитывать следующие ограничения.

Кнопки Shutter open (Открыть затвор) и Shutter close (Закрыть затвор) в режиме RC5 излучают одинаковый код. Причина в том, что на более старых пультах ДУ для функций затвора была только 1 кнопка.
Кнопки Power on (Включить питание) и Power off (Выключить питание) в режиме RC5 излучают одинаковый код. Причина в том, что на более старых пультах ДУ для функций питания была только 1 кнопка.
Кнопка RGB filter (Фильтр RGB) не поддерживается.
Кнопка Input selection (Выбор входа) не поддерживается.
Кнопка Default value (Значение по умолчанию) не поддерживается.
Кнопка Macro (Макрос) не поддерживается.
