Общие сведения

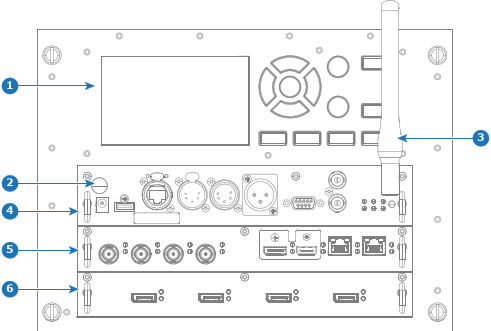

Модуль ввода и связи состоит из локальной клавиатуры с ЖК-панелью (1), коммуникационной панели (4) и четырехканальной комбинированной панели входа (5). Свободный входной слот может использоваться для дополнительных модулей (например, четырехканальной платы ввода DP 1.2).
Совет. Две панели одного типа можно использовать без ограничений. Можно установить вторую четырехканальную комбинированную панель входа в свободный входной слот (6). Также можно снять предварительно смонтированную четырехканальную комбинированную панель входа и вставить вместо нее второй дополнительный модуль (например, вторую четырехканальную панель входа DP 1.2).
- 1
- Локальная клавиатура и ЖК-панель
- 2
- Дополнительная антенна для модуля Legacy WiFi[4]
- 3
- Дополнительная антенна для Pulse 4G
- 4
- Панель связи
- 5
- Четырехканальная комбинированная плата ввода
- 6
- Свободный входной слот (на рисунке со вставленной четырехканальной платой ввода DP 1.2)
