综述

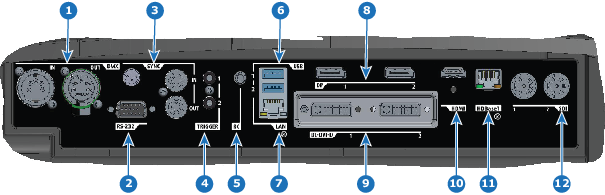

投影机源和控制连接位于投影机背面。
| Nb. | 名称 | Pcs | 描述 | 目的 |
| 1 | DMX 输入/输出 | 2 | DMX 512 输入/ DMX 512 输出 | 用于投影机控制。DMX连接器允许在不同设备之间创建通信总线，以便从控制台进行控制。 |
| 2 | RS-232 | 1 | 9–pin DB9 连接器 | 用于投影机控制。允许有线遥控器和监控安装环境中使用的多台投影机功能 |
| 3 | 同步 | 3 | BNC 同步端口输入/输出；Bidirectional mini-DIN（1x 3D 同步输出和 2x 同步输入/输出） | 用于投影机控制。这主要用于多台投影机安装，需要同步单元 |
| 4 | 触发 | 2 | 12VDC - 0,5A (6W) | 用于控制外围设备，如电动屏幕、窗帘等投影机开启时提供 12V 输出。另请参阅以下注释。 |
| 5 | RC | 1 | 用于有线遥控的迷你插孔 3.5mm 连接器 | 用于投影机控制 |
| 6 | USB | 2 | USB 2.0 A 型，4 针脚（2x 后和 1x 前） | 用于软件更新 |
| 7 | LAN | 1 | 标准R J45 连接器 | 用于投影机控制 |
| 8 | DP | 2 | 标准显示端口 | 用于投影机输入 |
| 9 | DL-DVI-D | 2 | 双 DVI-I 1.0（DVI_D 功能）。 | 用于投影机输入。这些连接器也可以用于通过将一半图像馈送到每个连接器中来形成一个均匀的图像。HDCP 兼容源频率高达165 兆赫兹 |
| 10 | HDMI | 1 | 标准 HDMI 2.0 | 用于投影机输入 |
| 11 | HDBaseT | 1 | 标准 RJ45 8P8C 连接器 | 用于投影机输入 |
| 12 | SDI | 2 | SDI1 为输入，SDI2 为传递（输出） | 用于投影机输入 |
备注： 如果触发器输出加载太重，则投影机可能进入重置模式，并重新启动。这不会对投影机造成损害，但是一个不良响应。如果外部设备的启动电流过高，即使标称功耗小于 0.5 A，也会发生这种情况。
