Quand utiliser la pince de sécurité pour objectif

L’objectif de projection doit être fixé à l’aide d’un câble de sécurité dans toutes les circonstances où le projecteur est monté au-dessus de personnes.

Kit de pince de sécurité pour objectif

Le kit de pince de sécurité pour objectifR9803511convient à tous les objectifs FLD « standard », à l’exception des objectifs UST 0,28 (R9802232) et UST 0,38 (R9801832) dont la géométrie du corps est différente. Pour ces objectifs UST, c’est le kit de câble de sécurité pour objectifR9801196 qui doit être utilisé.

Contenu du kit de pince de sécurité pour objectif :

• pince de sécurité pour objectif (composée de deux supports) ;
• câble de sécurité pour objectif (750 mm, Ø 3 mm) ;
• 2 x vis M4x25 ;
• 1 x chaîne 7x70 mm.

Outils nécessaires

Clé dynamométrique à embout Torx T20.

Comment procéder à l’installation

1. Assurez-vous que la pince de sécurité pour objectif, le câble de sécurité et tous les accessoires sont en bon état et non endommagés.

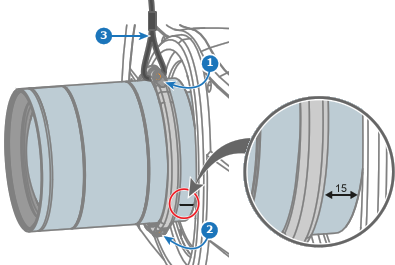

2. Assemblez la pince de sécurité autour du corps de l’objectif comme suit :

   1. Positionnez la pince de manière à ce qu’une jonction soit orientée vers le haut (référence 1) et l’autre vers le bas (référence 2).
   2. Assurez-vous qu’une extrémité de la boucle (référence 3) du câble de sécurité est fixée à l’intérieur de la pince par la vis de la jonction supérieure (référence 1).
   3. Positionnez la pince à 15 mm du bord du corps de l’objectif.
   4. Serrez les vis à un couple de 2 Nm.



3. Attachez l’autre extrémité du câble de sécurité au corps du projecteur, à l’installation en treillis ou au plafond. Utilisez la chaîne pour fermer la boucle.



   Remarque : La pince de sécurité est montée en tant que solution de secours, afin que la distance de chute soit aussi faible que possible. Maintenez la distance de chute potentielle de l’objectif aussi faible que possible !
