4.9.2.1 Alternative pour projecteur monté au plafond, projetant vers le mur droit

Présentation

La projection sur le mur droit à l’aide d’un projecteur monté au plafond avec objectif UST n’est pas autorisée car le décalage de l’objectif peut être bloqué (situation A sur le dessin suivant).

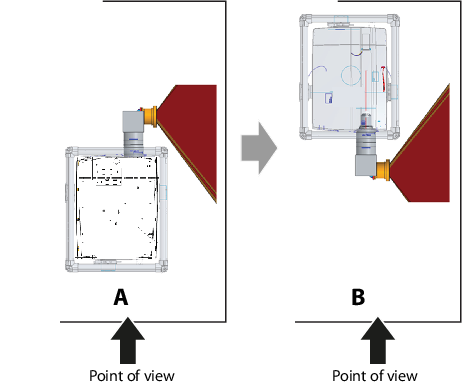

Image 4–27
A
Projecteur installé au plafond
B
Projecteur monté sur table au plafond

L’alternative consiste à monter le projecteur en position de montage sur table, avec l’objectif monté à gauche, au plafond mais pivoté de 180° par rapport à sa position d’origine de sorte qu’il projette sur le mur droit.

Procédez comme suit pour résoudre le problème :

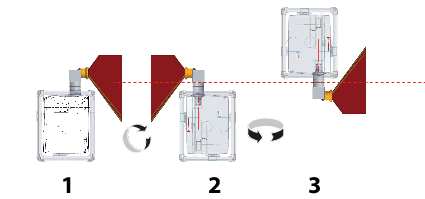

Image 4–28
  1. Retirez le projecteur monté au plafond (1).
  2. Retournez le projecteur sur une position de montage sur table (2). L’image est orientée vers la gauche.
  3. Faites pivoter le projecteur monté sur la table de 180° de sorte que l’objectif s’oriente à nouveau vers le mur droit (3), du point de vue initial.

  4. Pour projeter l’image dans la même position, le projecteur doit être monté sur un nouvel emplacement.

    Montez le projecteur positionné sur la table sur ce nouvel emplacement au plafond afin que l’image soit projetée de la même manière que précédemment.
