Mécanisme d’objectif

Le mécanisme pour maintenir l’objectif du projecteur est un système à « clipsage par rotation ». Cette double fixation d’objectif (sans câble de sécurité) permet d’éviter toute chute d’objectif objectif en cas de routine de test en cas d’utilisation du projecteur au-dessus d’un public.

La monture d’objectif et le bouton d’objectif ont été conçus pour éviter tout endommagement de la carte d’objectif tout en offrant une procédure de modification d’objectif simple et stable.

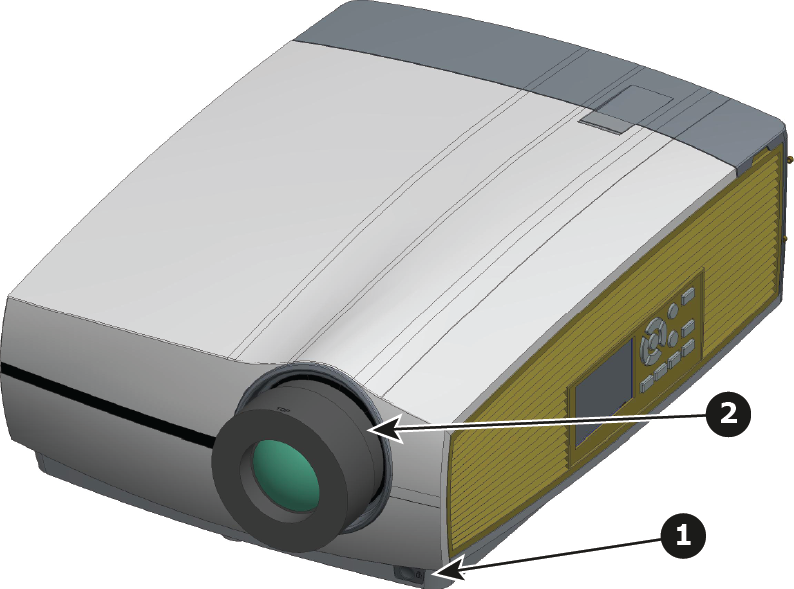

Le bouton d’objectif (référence 1) est situé en bas à droite de la monture d’objectif (référence 2). Le bouton peut basculer entre deux positions :

• position par défaut, le mécanisme d’objectif est verrouillé.
• en appuyant dessus, le mécanisme d’objectif se déverrouille.

Conseil : Toujours activer l’obturateur du projecteur avant de tenter de retirer ou d’installer un objectif.

Pour ce faire, appuyez sur le bouton obturateur du clavier ou Obturateur fermé de la télécommande pour activer l’obturateur. Le bouton du clavier s’allume en rouge lorsque l’obturateur est activé.

Appuyez de nouveau sur le bouton obturateur ou sur le bouton ou Obturateur ouvert de la télécommande pour désactiver l’obturateur et reprendre le fonctionnement normal. Le bouton du clavier s’allume blanc lorsque l’obturateur est désactivé.

Adaptateur d’objectif

Un adaptateur d’objectif en option est disponible pour réutiliser des objectifs FLD et FLD+. L’objectif doit d’abord être monté sur l’adaptateur d’objectif. L’ensemble constitué par l’objectif et l’adaptateur peut ensuite servir d’objectif autonome.

Remarque : Gardez à l’esprit qu’il est impossible d’étalonner le décalage lorsque l’adaptateur d’objectif est inséré. Si l’étalonnage du décalage est nécessaire, veuillez retirer l’adaptateur d’objectif au préalable.

Remarque : Il est recommandé de déplacer le porte-objectif à proximité de sa position nominale (vertical + horizontal). Sinon, le soufflet en caoutchouc interne du porte-objectif peut donner lieu à certains frottements sur le barillet extérieur de l’adaptateur.

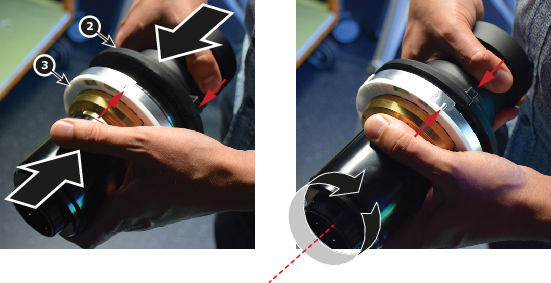

Le système à « clipsage par rotation» pour maintenir l’objectif sur l’adaptateur est semblable au mécanisme de maintien de l’objectif autonome sur le projecteur. Alignez l’objectif (référence 2) sur l’adaptateur (référence 3), puis faites tourner l’objectif vers la droite (CW) jusqu’à ce qu’il soit verrouillé.

Pour séparer l’objectif (référence 2) de l’adaptateur (référence 3), appuyez tout d’abord sur le bouton (référence 4) situé sur l’adaptateur pour dégager l’objectif du mécanisme de montage, tournez l’objectif vers la gauche (CCW), puis tirez l’objectif directement hors de l’adaptateur.

Remarque : Le bouton (référence 4) doit être maintenu enfoncé jusqu’à ce que l’objectif soit entraîné en rotation à environ 10 °par rapport à l’adaptateur.

Les raccordements électriques de l’objectif avec le projecteur sont assurés par les deux connecteurs de changement d’objectif (références 5) situés à l’avant du porte-objectif. L’adaptateur agit comme un pass-through en termes de raccordement électrique.

Installez un objectif autonome

1. Vérifiez que l’obturateur du projecteur est activé (l’obturateur est activé lorsque l’icône correspondante sur le clavier du projecteur est rouge).
2. Veillez à retirer tous les capuchons de protection présents sur l’objectif et le porte-objectif.

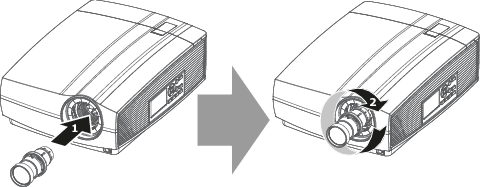

3. Alignez l’objectif de manière à ce que le repère (rouge) de la baïonnette soit orienté vers le haut, puis introduisez l’objectif dans le porte-objectif du projecteur (Image 4–6, flèche d’action 1).



4. Tournez l’objectif à droite (CW) jusqu’à ce qu’il soit verrouillé (Image 4–6, flèche d’action 2). Un déclic indique que le mécanisme de montage d’objectif est verrouillé.
5. Vérifiez que l’objectif est bien en place (et que le bouton est débloqué) avant de retirer votre main de l’objectif.

Retirer un objectif autonome

1. Soutenez l’objectif d’une main.

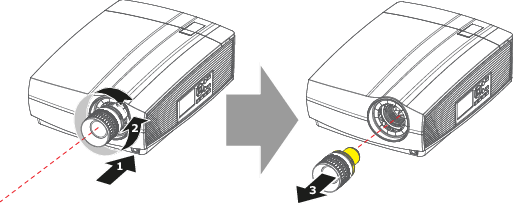

2. Servez-vous de l’autre main pour pousser le bouton de l’objectif afin de débloquer le mécanisme de montage d’objectif (Image 4–7, flèche d’action 1).



   Remarque : Le bouton de l’objectif doit être maintenu enfoncé jusqu’à ce que l’objectif ait tourné sur environ 10 °par rapport au porte-objectif.



3. Tournez l’objectif vers la gauche (CCW) (Image 4–7, flèche d’action 2).
4. Rerirez l’objectif en ligne droite de la monture d’objectif du projecteur (Image 4–7, flèche d’action 3).
5. Remplacez-le par un autre objectif ou installez le capuchon d’objectif du projecteur.

Installez un objectif avec adaptateur

1. Vérifiez que l’obturateur du projecteur est activé (l’obturateur est activé lorsque l’icône correspondante sur le clavier du projecteur est rouge).
2. Il est recommandé de déplacer le porte-objectif à proximité de sa position nominale (vertical + horizontal). Sinon, le soufflet en caoutchouc interne du porte-objectif peut donner lieu à certains frottements sur le barillet extérieur de l’adaptateur. Veuillez vous reporter à la rubrique dédiée du Guide de l’utilisateur « changement d’objectif » pour corriger la position du porte-objectif si nécessaire.
3. Veillez à retirer tous les capuchons de protection présents sur l’objectif, l’adaptateur d’objectif et le support d’objectif.

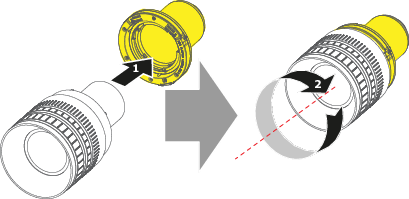

4. Alignez le repère supérieur de l’objectif (rouge) sur le repère supérieur de l’adaptateur d’objectif, puis introduisez l’objectif (Image 4–8, flèche d’action 1).



5. Tenez l’adaptateur avec votre main gauche, puis tournez l’objectif vers la droite (CW) jusqu’à ce qu’il soit verrouillé (Image 4–8, flèche d’action 2). Un déclic indique que le mécanisme de montage d’objectif est verrouillé.

   L’objet et l’adaptateur forment à présent un ensemble unique.

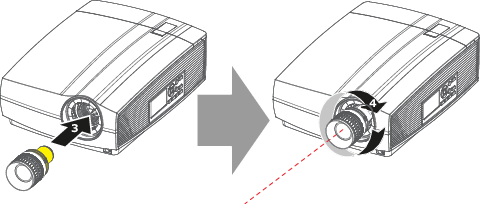

6. Alignez le repère supérieur (rouge) de l’ensemble objectif sur le dessus du porte-objectif du projecteur, puis introduisez l’ensemble objectif dans le porte-objectif (Image 4–9, flèche d’action 3).



7. Tourner l’ensemble objectif à droite (CW) jusqu’à ce qu’il soit verrouillé (Image 4–9, flèche d’action 4). Un déclic indique que le mécanisme de montage d’objectif est verrouillé.
8. Assurez-vous que l’ensemble objectif est bien en place (et que le bouton est débloqué) avant de retirer votre main de l’objectif.

Retirer un objectif avec adaptateur

1. Soutenez l’ensemble objectif (objectif + adaptateur) d’une seule main.

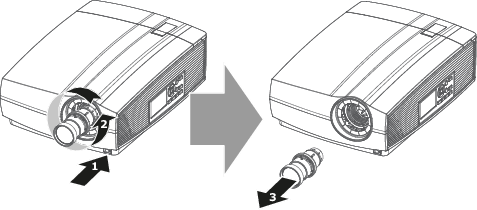

2. Servez-vous de l’autre main pour pousser le bouton de l’objectif afin de débloquer le mécanisme de montage d’objectif (Image 4–10, flèche d’action 1).



   Remarque : Le bouton de l’objectif doit être maintenu enfoncé jusqu’à ce que l’ensemble objectif ait tourné d’environ 10 °par rapport au porte-objectif.



3. Tournez l’ensemble objectif vers la gauche (CCW) (Image 4–10, flèche d’action 2).
4. Rerirez l’ensemble objectif en ligne droite de la monture d’objectif du projecteur (Image 4–10, flèche d’action 3).

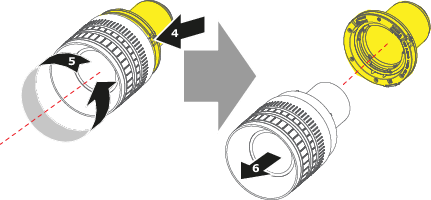

5. Appuyez sur le bouton (Image 4–11, flèche d’action 4) situé sur l’adaptateur pour débloquer l’objectif.



6. Tournez l’objectif vers la gauche (CCW) (Image 4–11, flèche d’action 5).
7. Rerirez l’objectif en ligne droite de l’adaptateur (Image 4–11, flèche d’action 6).
8. Installez le capuchon de protection à l’extrémité de la baïonnette d’objectif.
