Conditions préalables

Allumez le projecteur lorsque l’objectif UST est installé et projetez une image vidéo pendant 20 minutes.

Remarque : Cela permettra à l’objectif UST de se réchauffer afin de compenser la dérive thermique. Ceci est important dans le cas d’une configuration à double pile.

Comment procéder au réglage

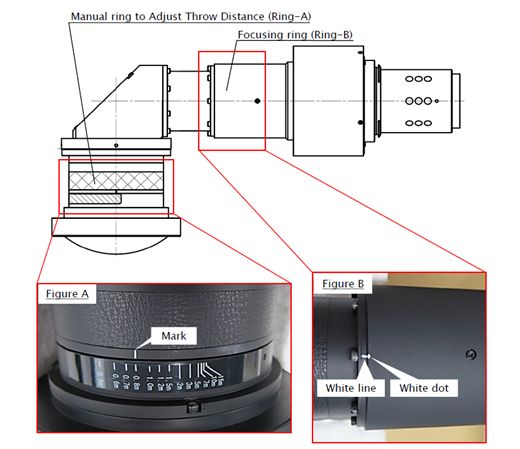

1. Faites pivoter la bague A (bague manuelle de réglage de la distance de projection) jusqu’à la position correspondant à la distance de projection requise.



   Remarque : La valeur de la bague A doit correspondre à la distance de projection réelle. Un mauvais positionnement de la bague A peut entraîner un décalage de l’image ou une mise au point irrégulière. Si la distance de projection requise est de 0,8 m, réglez le repère sur 0,8 m ; voir Image 4–45.


   Remarque : L’anneau A n’est pas motorisé. Un réglage manuel est nécessaire.



2. Faites pivoter la bague B (bague de mise au point) pour aligner le point blanc sur la ligne blanche. Voir Image 4–45.



   Remarque : La bague B sert uniquement à la mise au point fine une fois que la distance de projection a été réglée correctement.


   Remarque : L’anneau B est motorisé.

3. Si la mise au point n’est pas nette au centre et dans les angles :

   • Faites pivoter la bague A dans le sens qui permet d’obtenir une meilleure mise au point dans les angles.
   • Faites pivoter la bague B pour obtenir une mise au point nette au centre.
4. Répétez l’étape 3 jusqu’à ce que la mise au point soit correcte aussi bien au centre que dans les angles.
