A.1 Dimensions d’un F80

Présentation

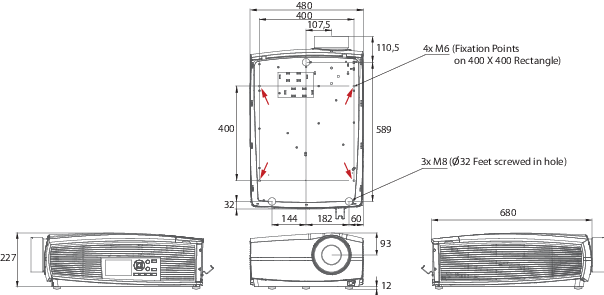

Image A–1 Dimensions, en mm
Prudence : Veillez à ne pas dépasser le couple de serrage maximum recommandé sur les vis de fixation. Utilisez un couple de 4 Nm pour les vis M8 et M6.

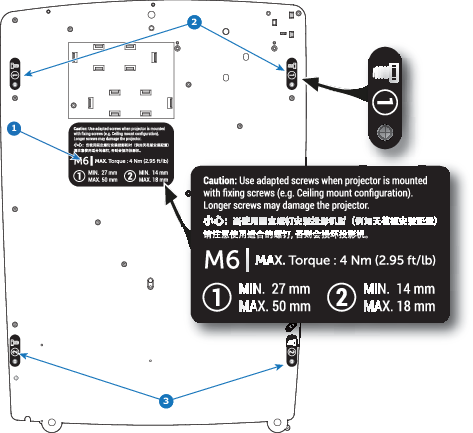

Points de fixation
Image A–2
Prudence : Veillez à utiliser des vis adaptées lorsque le projecteur est monté avec des vis de fixation (p. ex. : configuration d’accrochage plafond). Suivez les instructions de montage exactes indiquées sur le dessous du projecteur. Les vis plus longues risquent d’endommager les pièces internes du projecteur.
