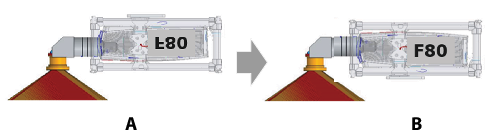

Au lieu d’utiliser un projecteur monté au plafond avec objectif UST en vue d’une projection au sol, utilisez un projecteur en position montée sur table avec objectif UST, mais monté sur le plafond pour projeter vers le bas. Cette procédure est une méthode supplémentaire et n’est pas décrite dans le manuel d’installation.

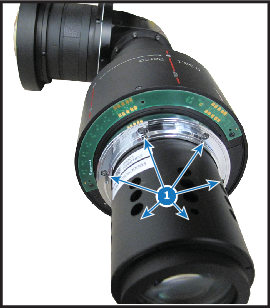

Placez l’objectif sur une table. Retirez les 6 vis (1). Utilisez une clé Allen à tige longue afin de ne pas endommager la tête de la vis. Ces vis ne seront pas réutilisées.

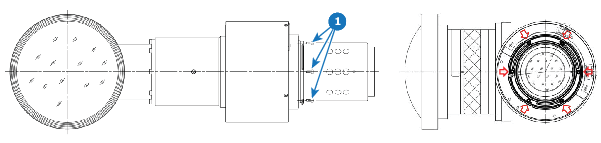

Faites pivoter le boîtier du moteur jusqu’à ce que le repère F80 Up sur le boîtier soit dans la position opposée du marquage de référence (référence 1) sur le corps de l’objectif (rotation de 180°). Vérifiez si les trous de montage s’alignent sur les trous du corps de l’objectif.
Insérez 6 vis Allen neuves avec de la colle (les vis sont livrées avec le kit). Ces vis peuvent être réutilisées plusieurs fois. Les anciennes vis retirées peuvent être jetées.
Utilisez à nouveau un outil à une tige longue (clé Allen de 2 mm, livrée avec le kit).
L’objectif est prêt à être monté sur le projecteur.

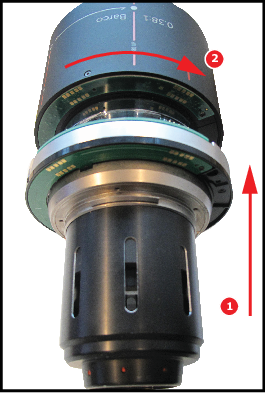

Faites glisser l’adaptateur d’objectif sur l’entrée d’objectif jusqu’à ce qu’il s’aligne sur le boîtier du moteur (1). Assurez-vous que les contacts se trouvent en haut à gauche de l’adaptateur.
