Le projecteur doit être installé perpendiculairement (à l’horizontale et à la verticale) à l’écran à une distance de projection proportionnelle. Notez que la distance (A) entre centre de l’objectif et la surface de table est légèrement variable. Cette distance (A) nominale est de 35 cm si tous les pieds sont complètement vissés et que le décalage vertical de l’objectif est réglé sur zéro (0).
La position du projecteur par rapport à l’écran peut également varier selon le type d’installation. En fait, le projecteur peut être positionné en configuration sur l’axe ou désaxée. La configuration sur l’axe signifie que le projecteur est positionné de telle manière que le centre de l’objectif coïncide avec celui de l’écran. Une projection désaxée est obtenue en décalant l’objectif vers le haut, le bas, la gauche ou la droite. Plusieurs paramètres peuvent être calculés pour déterminer la position dans n’importe quelle installation.

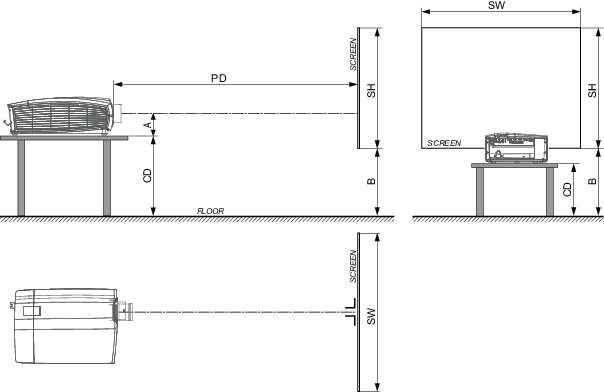

Formule de calcul de la distance par rapport au plafond (CD) pour la projection sur l’axe : CD
= SH/2 + B - A
