4.10.1 Préparation de l’objectif GLD (0,37-0,4:1) UST 90°

Mécanique de rotation des objectifs

Il est possible de pivoter le corps de l’objectif tourné contre l’unité d’interface lorsque 8 vis à tête M3 sont retirées. Celui-ci peut être refixé à l’unité d’interface par incréments de 90°

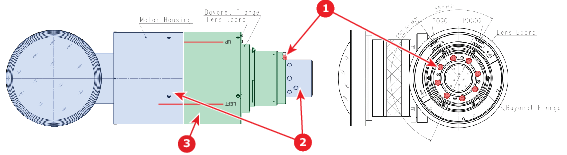

Image 4–46 Mécanisme de rotation d’objectif
1
Vis à tête M3
2
Corps de l’objectif
3
Unité d’interface

Remarque : appliquez de nouveau de l’adhésif sur la tête des vis afin d’éviter de desserrer lorsque les vis à tête sont resserrées.

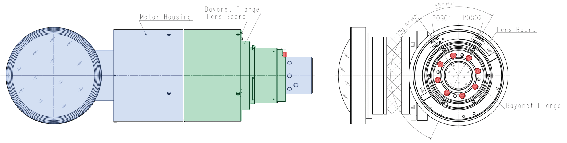

Position standard

Projection vers la gauche

Le marquage sur le corps de l’objectif équivaut au marquage « LEFT » sur l’unité d’interface.

Image 4–47
Image 4–48

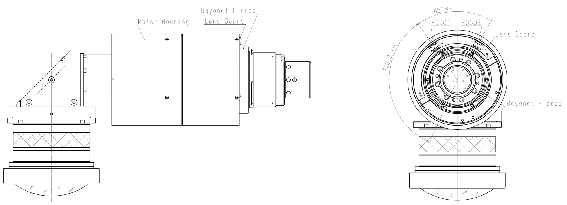

Rotation de +90°

Projection vers le haut

Image 4–49

À partir de la position standard, tournez les 8 vis à tête M3 et faites pivoter le corps de l’objectif de +90°. Le marquage sur le corps de l’objectif doit être équivalent au marquage « UP » sur l’interface de l’objectif.

Ajoutez de l’adhésif aux vis à tête M3 et remettez-les en place.

Image 4–50

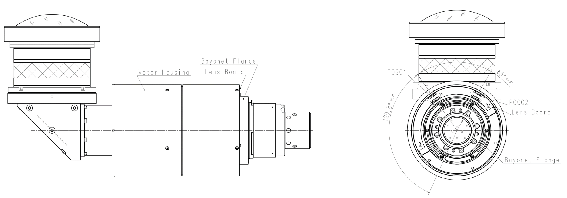

Rotation de -90°

Projection vers le bas

Image 4–51

À partir de la position standard, tournez les 8 vis à tête M3 et faites pivoter le corps de l’objectif de -90°. Le marquage sur le corps de l’objectif doit être équivalent au marquage « DOWN » sur l’interface de l’objectif.

Ajoutez de l’adhésif aux vis à tête M3 et remettez-les en place.

Image 4–52
