4.1 Objectifs disponibles

Remarque : Il peut passer au groupe de risque 3 (RG3) lorsqu’un objectif interchangeable dont le rapport de projection est supérieur à 3,15 est installé. Pour l’Amérique du Nord, les exigences en matière d’installation pour le groupe de risque 3 (RG3) doivent être respectées lorsqu’un objectif interchangeable avec un rapport de projection supérieur à 2,33 est installé. Reportez-vous à la rubrique dédiée à la HD en fonction du rapport de projection (TR) de l’objectif, dans le chapitre sur la sécurité avant exploitation.
Objectifs GLD
N° de la commandeNom (visionnage)ImageRésolutionPortée

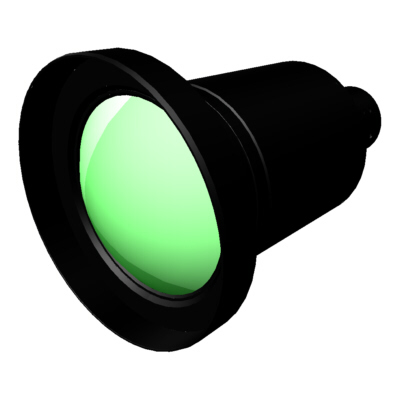

R98017241Objectif GLD (0,85-1,06:1)WQXGA 0,64”(0,85 - 1,06:1)
WQXGA+ 0,67”(0,80 - 1,00:1)

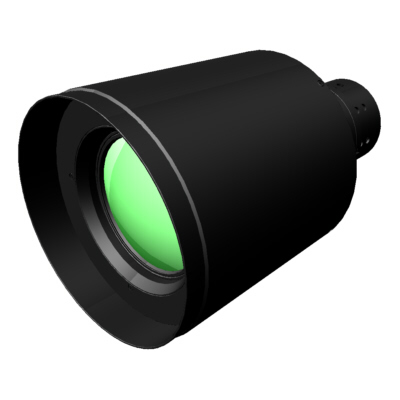

R98017221Objectif GLD (1,06 - 1,43:1)WQXGA 0,64”(1,06 - 1,43:1)
WQXGA+ 0,67”(1,00 - 1,35:1)
R98017191

Objectif GLD (1,43 - 2,12:1)

Non motorisé

WQXGA 0,64”(1,43 - 2,12 : 1)
WQXGA+ 0,67”(1,35 - 2,00:1)

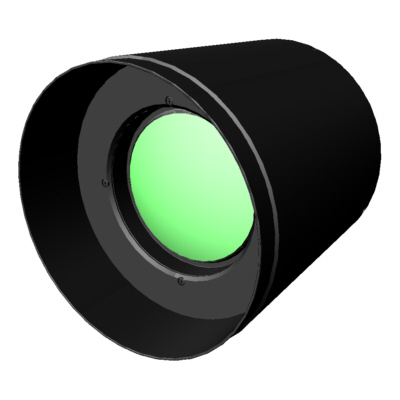

R98017201Objectif GLD (1,43 - 2,12:1)WQXGA 0,64”(1,43 - 2,12 : 1)
WQXGA+ 0,67”(1,35 - 2,00:1)

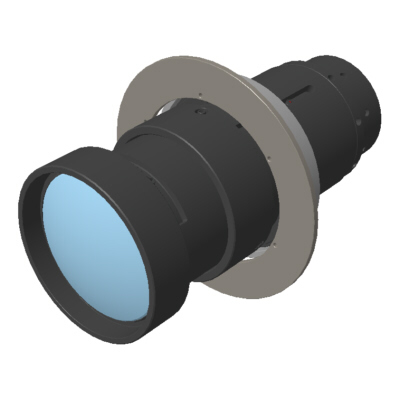

R98017211 [2]Objectif GLD (2,12 - 3,18:1)WQXGA 0,64”(2,12 - 3,18:1)
WQXGA+ 0,67”(2,00 - 3,00:1)

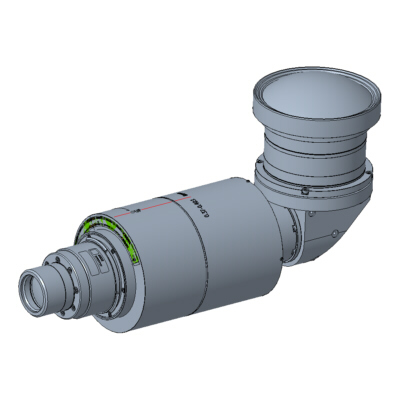

R9801831[3]

OBJECTIF GLD 0,37 - 0,4:1

Projection ultracourte 90°

WUXGA(0,37 - 0,40:1)

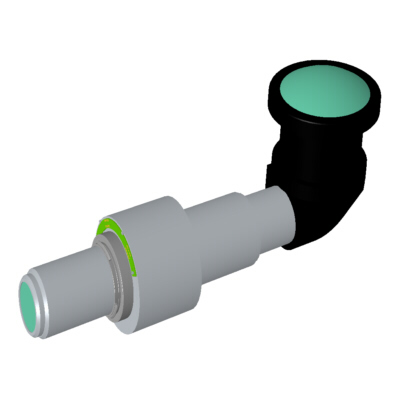

R9801832 [4], [5][6]

Objectif FLDX (0,38:1)

Projection ultracourte 90°

WQXGA 0,64”(0,57:1)
WQXGA+ 0,67”(0,54:1)
   WQXGA+ 0,67”(5,37 - 9,19:1)
Objectifs FLD/FLD+ (objectifs recommandés)
N° de la commandeNom (visionnage)ImageRésolutionPortée
R9801832[7],[8]FLDX 0,38:1 UST 90° WQXGA 0,64”(0,57:1)
WQXGA+ 0,67”(0,54:1)

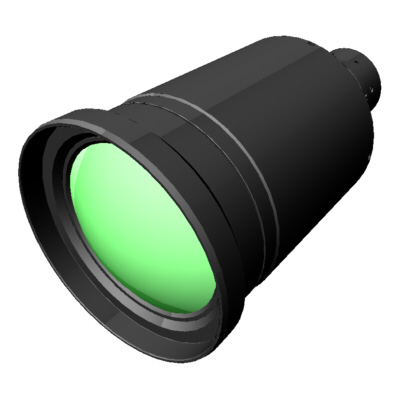

R9801216FLD+ (2,25 - 3,30:1) WQXGA 0,64”(2,39 - 3,50)
 WQXGA+ 0,67”(2,25 - 3,30)

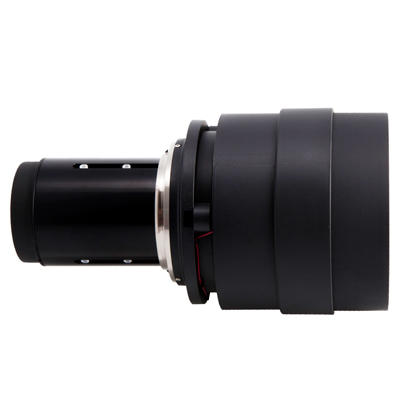

R9802241 [4], [9]

Objectif FLDX (1,70 - 2,5:1)

EN61

 WQXGA+ 0,67”(1,59 - 2,24:1)
WQXGA 0,64”(2,39 - 3,50:1)
R9801211 [4], [10]

Objectif FLD+ (2,50 - 4,60:1)

Longue portée

EN44

 WQXGA 0,64”(3,50 – 6,45:1)
WQXGA+ 0,67”(3,30 - 6,08:1)
R9801249 [4], [10]

Objectif FLD+ (3,8 - 6,5:1)

EN16

WQXGA 0,64”(5,70 - 9,75:1)
WQXGA+ 0,67”(5,37 - 9,19:1)
R9802237 [4], [10]

Objectif FLD (6,50 - 9,01:1)

EN69

 WQXGA 0,64”(9,75 - 13,50:1)
WQXGA+ 0,67”(9,19 - 12,73:1)
Autres objectifs de projection compatibles
N° de la commandeNom (visionnage)ImageRésolutionPortée
R9802244 [4], [5][11]

Objectif FLDX (0,65:1)

EN67

 WQXGA 0,64”(0,91:1)
WQXGA+ 0,67”(0,85:1)
R9802243 [4]

Objectif FLDX (0,80 - 1,21:1)

EN66

 WQXGA 0,64”(1,12 - 1,70:1)
WQXGA+ 0,67”(1,06 - 1,60:1)
   WQXGA+ 0,67”(2,25 - 3,30:1)
R9801226 [4]

Objectif FLD+ (0,80:1)

Grand angle

EN42

WQXGA 0,64”(1,12:1)
WQXGA+ 0,67”(1,06:1)
R9801220 [4]

Objectif FLD+ (0,80 - 1,21:1)

Longue mise au point

EN45

 WQXGA 0,64”(1,12 - 1,70:1)
WQXGA+ 0,67”(1,06 - 1,60:1)

[2] Usage professionnel uniquement sur les modèles F80 avec 9 000 lm et 12 000 lm

[3] Besoin du support d’objectif R9802720)

[4] Adaptateur d’objectif R98014421 nécessaire

[5] Assistance mécanique nécessaire

[6] Non pris en charge avec un projecteur en configuration d’accrochage plafond

[7] Adaptateur d’objectif R9802360 nécessaire

[8] Support d’objectif R9802365 nécessaire

[9] Usage professionnel uniquement sur les modèles F80 avec 12 000 lm

[10] Usage professionnel uniquement sur tous les modèles

[11] Nombre limité de décalages de l’objectif en raison d’un objectif lourd. Un objectif a besoin d’un support en dehors du projecteur.
