Préparation de l’objectif

L’objectif peut être monté orienté vers le haut et vers la gauche.

Outils nécessaires

Clé Allen de 2 mm à tige longue (livrée avec le kit)

Comment préparer l’objectif

1. Placez l’objectif sur une table. Retirez les 6 vis (1). Utilisez une clé Allen à tige longue afin de ne pas endommager la tête de la vis. Ces vis ne seront pas réutilisées.



   Remarque : Utilisez toujours l’outil correct (livré avec le kit) pour éviter d’endommager les têtes de vis !

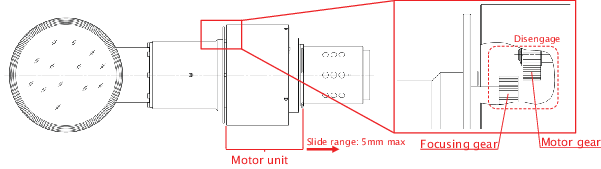

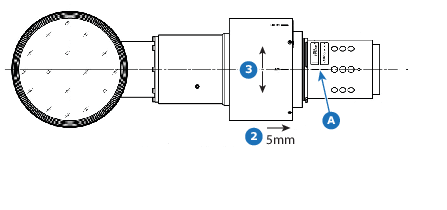

2. Faites glisser le boîtier du moteur de quelques mm vers l’arrière de l’objectif (2) pour désengager le mécanisme de mise au point et le mécanisme du moteur.

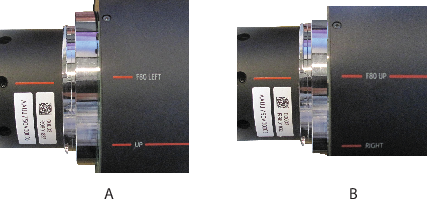

3. Faites pivoter le boîtier du moteur jusqu’à ce que le repère choisi sur le boîtier s’aligne sur le repère de référence du corps de l’objectif (pas de 30°). Vérifiez si les trous de montage s’alignent sur les trous du corps de l’objectif.

   Par exemple, si vous souhaitez effectuer une projection vers la gauche, tournez le boîtier du moteur jusqu’à ce que le marquage de gauche du boîtier du moteur s’aligne sur le marquage de référence « F80 LEFT » (F80 GAUCHE) du boîtier de l’objectif.



4. Faites glisser le boîtier du moteur vers l’avant de l’objectif pour réengager le mécanisme de mise au point et le mécanisme du moteur.

5. Insérez 6 vis Allen neuves avec de la colle (les vis sont livrées avec le kit). Ces vis peuvent être réutilisées plusieurs fois. Les anciennes vis retirées peuvent être jetées.

   Utilisez à nouveau un outil à une tige longue (clé Allen de 2 mm, livrée avec le kit).

   L’objectif est prêt à être monté sur le projecteur.

6. Faites glisser l’adaptateur d’objectif sur l’entrée d’objectif jusqu’à ce qu’il s’aligne sur le boîtier du moteur (1). Assurez-vous que les contacts se trouvent en haut à gauche de l’adaptateur.



7. Fixez l’adaptateur en le tournant vers la droite (raccord à baïonnette) (2).

Lors du montage de l’objectif sans support d’objectif

Bien qu’il soit fortement recommandé d’utiliser le support de montage spécialement conçu pour cet objectif en combinaison avec cet objectif, cela n’est pas obligatoire.

Lors du montage de l’objectif UST dans un projecteur sans utiliser le support de montage (non recommandé), il est obligatoire d’utiliser le câble de sécurité fourni par Barco. L’utilisation d’un type incorrect de câble de sécurité ou de support de montage peut endommager l’objectif et/ou le projecteur.

Comment préparer l’objectif avec le câble de sécurité

1. Collez 3 à 4 clips sur la surface du corps de l’objectif (1).

2. Insérez l’extrémité de la première boucle du câble de sécurité dans l’un des clips.



3. Faites glisser le reste du câble autour de l’objectif. Enclenchez le câble dans chaque clip de la boucle.
4. Faites glisser le câble à travers l’extrémité de la boucle au début du câble (2).
5. Installez un boulon en U sur le porte-objectif en orientant les extrémités ouvertes vers l’extérieur (3). Vérifiez qu’une partie de la boucle ainsi que la partie sortante du câble de sécurité sont placées dans l’enceinte.

6. Serrez le boulon en U.



   Remarque : Vérifiez que le câble de sécurité est serré autour de l’objectif avant de serrer les écrous du boulon en U.
7. Placez la chaîne à travers l’extrémité libre de la boucle du câble de sécurité.
8. Montez l’objectif dans le projecteur.
9. Fixez le câble de sécurité autour du treillis et fixez la chaîne en tournant l’anneau de sécurité de la chaîne sur l’extrémité ouverte.

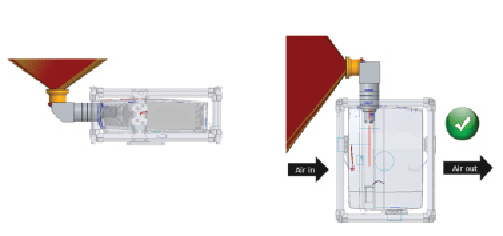

Accrochage plafond F80 avec objectif UST

N’utilisez pas le projecteur F80 avec objectif UST comme projecteur monté au plafond. Utilisez une autre configuration pour le projecteur monté au plafond.

• pour une projection vers la droite
• pour une projection vers la gauche
• pour une projection au sol

Pour en savoir plus, voir “Alternative pour projecteur monté au plafond avec objectif UST”.
