À propos du transport du projecteur dans un cadre multifonctions

Pour transporter le projecteur dans une caisse de transport avec le cadre multifonctions, l’objectif et son support doivent être retirés. Pour faciliter la réinstallation du projecteur, la plaque inférieure (pièce 1a) peut rester à sa place sur le fond du projecteur.

Marche à suivre

1. Retirez l’objectif et les pièces du support d’objectif dans l’ordre inverse de son montage.

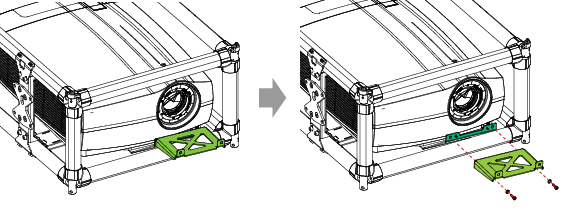

2. Lorsque vous atteignez l’assemblage résiduel indiqué, retirez les deux boulons de fixation indiqués en maintenant les deux pièces ensemble.

   Retirez la pièce avant et laissez la pièce inférieure sur le projecteur.
