4.10.2 Montage de l’objectif GLD (0,37-0,4:1) UST 90° avec le support d’objectif

Remarque : Montez toujours l’objectif GLD (0,37-0,4:1) UST 90° avec le support d’objectif.
Outils nécessaires

Clé Allen de 6 mm

Pièces nécessaires

Kit de support d’objectif

Pour effectuer le montage
  1. Retournez le projecteur et retirez le pied avant.

    Image 4–53

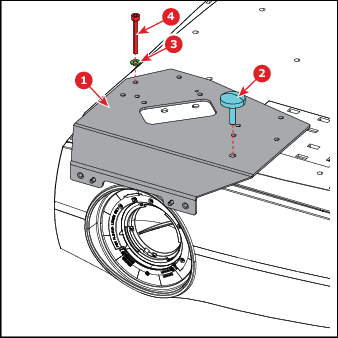

  2. Placez la plaque inférieure (1) sur le fond du projecteur et insérez :

    1. le pied avant retiré (2) ;
    2. un boulon M6x50 (4). Insérez la rondelle M6 (3) entre la plaque et le boulon.
    Image 4–54

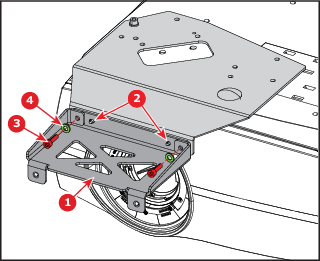

  3. Prenez la plaque inférieure d’extension (1) et faites-la glisser sur les deux broches (2).

    Bloquez cette position en insérant les deux boulons M6x20. Insérez à deux reprises une rondelle M6 (4) entre le boulon et la plaque.

    Image 4–55
  4. Remettez le projecteur sur ses pieds et insérez l’objectif UST.

    Projetez une image et ajustez le décalage. Une fois le support d’objectif complètement monté, le décalage de l’objectif n’est plus possible (voir également l’autocollant jaune sur le support).

    Image 4–56

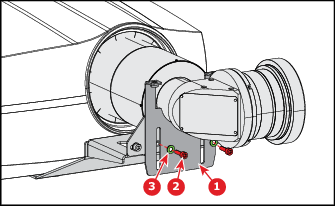

  5. Montez la plaque de support d’objectif 1 (1) avec 2 boulons M6x20 (2) et 2 rondelles M6. Utilisez les trous de manchon.

    Ne fixez pas les boulons tout de suite.

    Image 4–57
  6. Montez la plaque de support d’objectif 2 (1) ; utilisez 2 boulons M6x20 et 2 rondelles M6 (3). Ne fixez pas les boulons tout de suite.

    Déplacez maintenant la combinaison des 2 plaques de gauche à droite et de haut en bas de sorte que l’assemblage soutienne entièrement l’objectif. Serrez ensuite les 4 boulons pour fixer cette position.

    Prudence : N’exécutez aucun mouvement d’objectif lorsque l’objectif UST est fixé dans le support d’objectif.

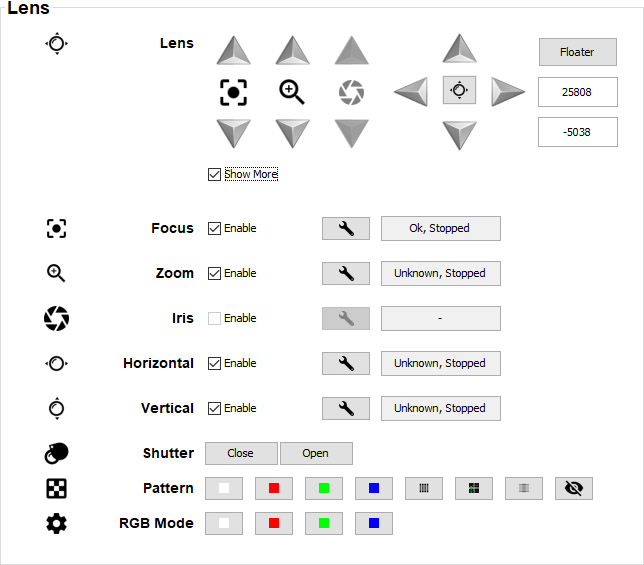

    Conseil : Une fois l’objectif fixé, nous recommandons de désactiver le décalage de l’objectif horizontal et vertical à l’aide de PToolset. Décochez les cases après Horizontal et Vertical. Pour plus d’informations, veuillez consulter la rubrique Projecteurs Projector Toolset Pulse, R5906795 du guide utilisateur téléchargeable depuis le site Web de Barco.
    Image 4–58
    Image 4–60

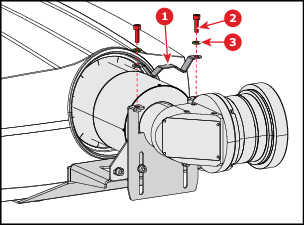

  7. Montez la patte de verrouillage (1) avec 2 boulons M6x20 (2) et 2 rondelles M6 (3).

    Image 4–61
  8. L’utilisation d’un câble de sécurité est obligatoire.

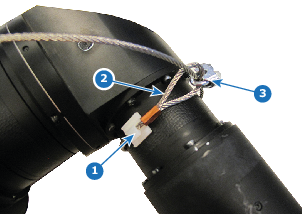

    1. Collez 3 à 4 clips sur la surface du corps de l’objectif (1).

      Image 4–62
    2. Insérez l’extrémité de la première boucle du câble de sécurité dans l’un des clips.
    3. Faites glisser le reste du câble autour de l’objectif. Enclenchez le câble dans chaque clip de la boucle.
    4. Faites glisser le câble à travers l’extrémité de la boucle au début du câble (2).
    5. Installez un boulon en U sur le porte-objectif en orientant les extrémités ouvertes vers l’extérieur (3). Vérifiez qu’une partie de la boucle ainsi que la partie sortante du câble de sécurité sont placées dans l’enceinte.
    6. Serrez le boulon en U.
    7. Placez la chaîne à travers l’extrémité libre de la boucle du câble de sécurité.
    8. Fixez le câble de sécurité autour du treillis et fixez la chaîne en tournant l’anneau de sécurité de la chaîne sur l’extrémité ouverte.
