Plage de décalage

L’objectif peut être décalé par rapport à la matrice de micro-miroirs ou DMD (P), ce qui entraîne un décalage de l’image à l’écran (hors axe). Un déplacement de 100 % signifie que le point central de l’image projetée se déplace de la moitié de la taille de l’écran. En d’autres termes, le point central de l’image projetée arrive sur le cadre de l’image lors d’une projection dans l’axe. En raison des limitations mécaniques et optiques, il est recommandé de maintenir les valeurs de décalage dans le champ de vision (F) conformément à l’illustration ci-dessous. À l’intérieur de ces plages de décalage, le projecteur et l’objectif fonctionnent parfaitement. La configuration du projecteur en dehors de ces plages de décalage entraîne une légère baisse de la qualité de l’image.

Remarque : Il est mécaniquement possible de procéder à un décalage en dehors du champ de vision recommandé, mais cela entraînera une baisse de la qualité de l’image, en fonction de l’objectif utilisé et de la position de son zoom. Par ailleurs, un déplacement excessif dans les deux directions entraînera le floutage du coin de l’image.

Conseil : La configuration sur l’axe permet de projeter une image d’une qualité optimale.

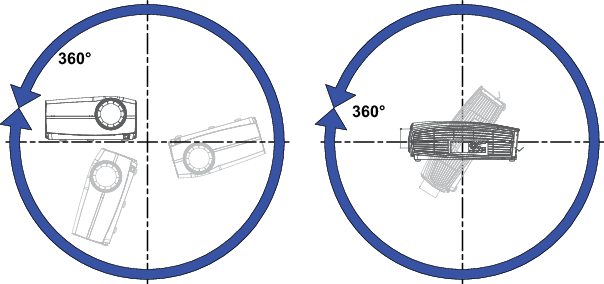

Plages d’inclinaison horizontale et verticale de projecteur

Le projecteur peut être tourné et monté sur n’importe quel angle. En d’autres termes, vous pourrez incliner le projecteur comme vous le souhaitez pour l’utilisation prévue.

Par rapport aux projecteurs axés sur une lampe, le projecteur à phosphore laser n’a également aucune limite sur l’inclinaison avant-arrière.
