Outils nécessaires

• Clé Allen de 4 mm
• Clé Allen de 5 mm

Préparation

1. Préparez la zone de test. Barco recommande d’utiliser une distance de 2 mètres entre le projecteur et l’écran pour tous les réglages Scheimpflug.

   Assurez-vous que le rapport de projection de l’objectif installé correspond aux exigences de la zone d’installation (distance de projection et taille de l’écran).

2. Vérifiez que l’objectif est correctement installé et que le décalage de l’objectif est en position centrale.
3. Ouvrez entièrement l’anneau de mise au point.
4. Allez dans Menu principal (Main Menu)/Motifs de test (Test Patterns)/Plein écran (Full Screen) et faites votre choix pour afficher le motif de test de la mise au point.
5. Zoomez l’objectif jusqu’à son ouverture la plus large (taille maximum de l’image sur l’écran).

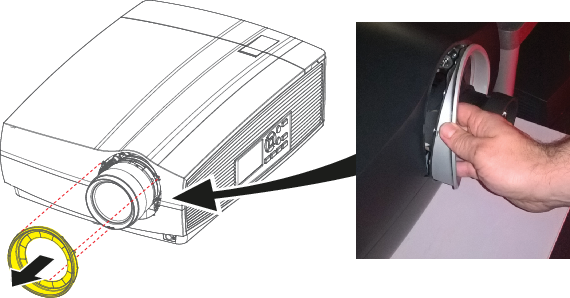

6. Retirez le couvercle en plastique pour pouvoir accéder aux 3 vis de réglage.



Appliquer une correction Scheimpflug

1. Desserrez les trois vis de pression (référence 1b, 2b, 3b). Pour ce faire, utilisez une clé Allen de 5 mm.



2. Réglez la vis de réglage Scheimpflug sur le côté gauche (référence 1) jusqu’à ce que l’image de test en bas à droite de l’écran soit nette. Pour ce faire, utilisez une clé Allen de 4 mm.



   Remarque : Ce processus peut rendre les autres zones de l’image floues. Il s’agit d’un comportement attendu.



3. Réglez la vis de réglage Scheimpflug sur le côté droit (référence 2) jusqu’à ce que l’image de test en bas à gauche de l’écran soit nette. Pour ce faire, utilisez une clé Allen de 4 mm.



   Remarque : Ce processus peut rendre les autres zones de l’image floues. Il s’agit d’un comportement attendu.



4. Réglez la vis de réglage Scheimpflug en bas (référence 3) jusqu’à ce que l’image de test dans la moitié supérieure de l’écran soit nette. Pour ce faire, utilisez une clé Allen de 4 mm.



   Remarque : Ce processus peut rendre les autres zones de l’image floues. Il s’agit d’un comportement attendu.



5. Continuez à régler les vis une par une jusqu’à ce que l’image de test soit uniformément nette dans toutes les zones de l’écran.
6. Testez la mise au point en faisant un zoom arrière (taille d'image minimum sur l'écran), puis en faisant à nouveau un zoom avant. Vérifiez que l'image est toujours nette. Si la netteté n’est pas homogène, répétez les étapes 2 à 6 jusqu’à ce que l’image soit correcte.
7. Serrez les trois vis de pression dans l’ordre suivant : à gauche (1b), à droite (2b) et en haut (3b). Pour ce faire, utilisez une clé Allen de 5 mm.
8. Replacez le couvercle en plastique retiré à l’étape de préparation.
