렌즈 안전 케이블 사용 단계

프로젝터가 사람 위에 설치되는 어떠한 상황에서도 프로젝션 렌즈를 안전 케이블로 고정해야 합니다.

렌즈 안전 클램프 키트

렌즈 안전 클램프 키트R9803511본 제품은 본체 형상이 다른 UST 0.28(R9802232) 및 UST 0.38(R9801832)을 제외한 모든 "표준" FLD 렌즈에 적합합니다. 이 UST 렌즈의 경우 렌즈 안전 케이블 키트를R9801196 반드시 사용해야 합니다.

렌즈 안전 클램프 키트 구성품:

• 렌즈 고정 클램프(브래킷 2개로 구성됨)
• 렌즈 안전 케이블(750mm, Ø3mm)
• M4x25 나사 2개
• 7x70 mm 섀클 1개

필요한 도구

토크 렌치(Torx T20 비트 포함).

설치 방법

1. 렌즈 안전 클램프, 안전 케이블 및 모든 부속품이 양호한 상태이며 손상되지 않았는지 확인합니다.

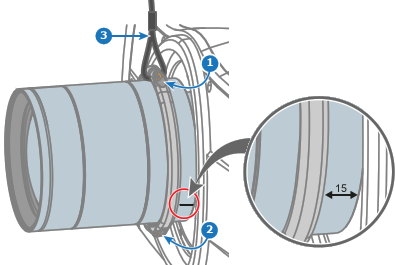

2. 다음과 같이 렌즈 본체 주위에 안전 클램프를 조립합니다:

   1. 클램프를 한쪽 관절이 위를 향하게(참조 1) 하고 다른 쪽은 아래를 향하게(참조 2) 위치시킵니다.
   2. 안전 케이블의 고리 한쪽 끝(참조 번호 3)이 상단 연결부(참조 번호 1)의 나사를 통해 클램프 안에 단단히 고정되어 있는지 확인합니다.
   3. 클램프를 렌즈 본체 가장자리에서 15mm 떨어진 위치에 놓습니다.
   4. 나사를 2 Nm의 토크로 조입니다.



3. 안전 케이블의 다른 한쪽 끝을 프로젝터 본체, 트러스 설치물 또는 천장에 고정합니다. 샤클을 사용하여 고리를 닫습니다.



   참고: 안전 클램프는 가능한 한 추락 거리가 짧도록 대비 차원에서 장착됩니다. 가능한 한 렌즈의 추락 거리를 짧게 유지하십시오!
