렌즈 구조

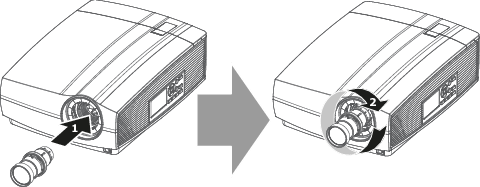

프로젝터에 렌즈를 고정하는 방식은 "턴 앤 클릭" 시스템입니다. 이 이중 고정 방식(안전 케이블 미포함)을 통해, 프로젝터를 관객석 위에서 사용할 때 단일 고장 상황이 발생하더라도 렌즈가 떨어지는 것을 방지합니다.
렌즈 마운트와 렌즈 버튼은 렌즈 보드가 손상되지 않도록 설계되었으며, 동시에 쉽고 안정적인 렌즈 교체 절차를 제공합니다.

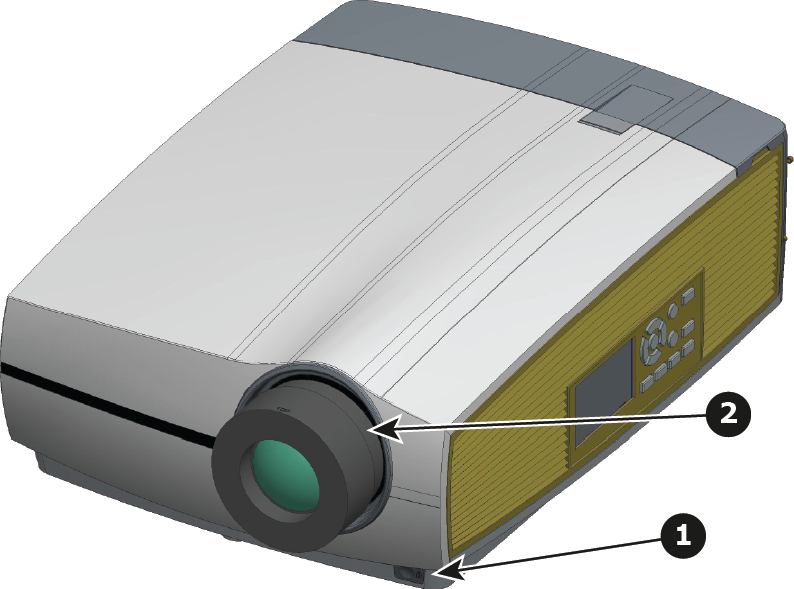

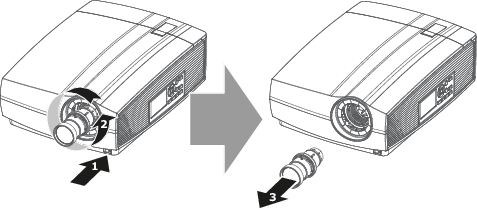

렌즈 버튼(참조 1)은 렌즈 마운트(참조 2)의 하단 오른쪽에 위치해 있습니다. 이 버튼은 두 가지 위치 사이를 전환할 수 있습니다:
- 기본 위치에서는 렌즈 메커니즘이 잠겨 있습니다.
- 누르면 렌즈 장치가 잠금 해제됩니다.
이미지 4–2 - 1
- 렌즈 버튼.
- 2
- 렌즈
팁: 렌즈를 분리하거나 설치하기 전에 반드시 프로젝터 셔터를 활성화하십시오.
이를 위해 키패드의 셔터 버튼을 누르거나 리모컨의 셔터 닫기 버튼을 눌러 셔터를 활성화합니다. 셔터가 활성화되면 키패드 버튼에 빨간색 조명이 켜집니다.
셔터 버튼을 다시 누르거나 원격 리모컨의 '셔터 열림' 버튼을 눌러 셔터를 해제하고 정상 작동 상태로 되돌립니다. 셔터가 비활성화되면 키패드 버튼에 화이트 조명이 켜집니다.
렌즈 어댑터

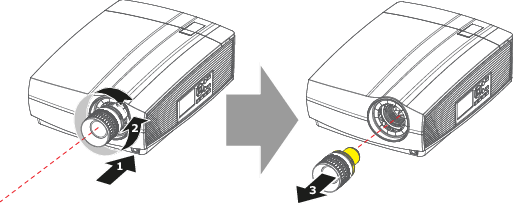

FLD 및 FLD+ 렌즈를 계속 사용할 수 있도록 별도의 렌즈 어댑터를 별도로 구매할 수 있습니다. 먼저 렌즈를 렌즈 어댑터에 장착해야 하며, 그 후 렌즈와 어댑터로 구성된 이 조립체를 단독 렌즈처럼 사용할 수 있습니다.
참고: 렌즈 어댑터가 장착된 상태에서는 이동 보정을 할 수 없으므로 유의하시기 바랍니다. 이동 보정이 필요한 경우, 먼저 렌즈 어댑터를 제거해 주십시오.
참고: 렌즈 홀더를 공칭 위치(수직 및 수평)에 가깝게 이동하는 것을 권장합니다. 그렇지 않으면 렌즈 홀더 내부의 고무 벨로우즈가 어댑터 외통과 마찰을 일으킬 수 있습니다.

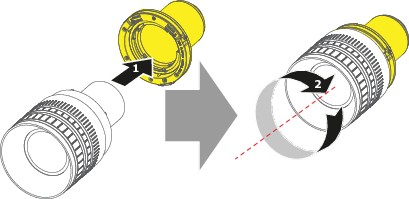

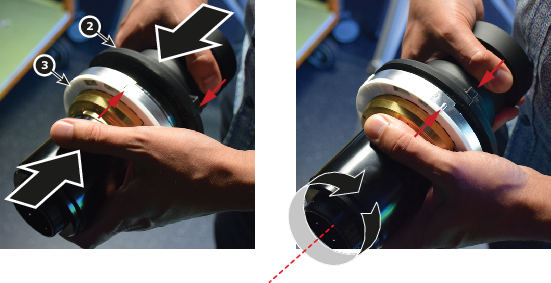

어댑터에 렌즈를 고정하는 "턴 앤 클릭" 시스템은 프로젝터에 단독 렌즈를 고정하는 시스템과 유사합니다. 렌즈(참조 2)를 어댑터(참조 3)에 정렬한 다음, 렌즈가 고정될 때까지 오른쪽으로(시계 방향) 돌립니다.

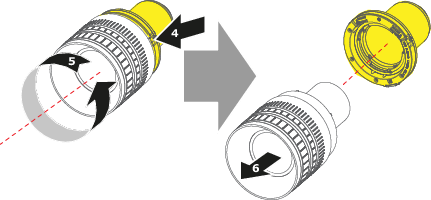

이미지 4–3 렌즈(참조 2)를 어댑터(참조 3)에서 분리하려면, 먼저 어댑터에 있는 버튼(참조 4)을 눌러 렌즈 마운트 장치를 해제한 다음, 렌즈를 왼쪽(반시계 방향)으로 돌린 후 어댑터에서 렌즈를 똑바로 빼냅니다.
참고: 이 버튼(참조 4)은 렌즈가 어댑터에 대해 약 10° 회전할 때까지 계속 눌러야 합니다.

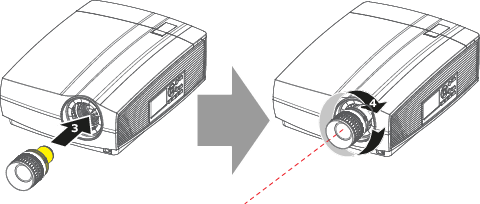

이미지 4–4 렌즈와 프로젝터의 전기적 연결은 렌즈 홀더 전면에 위치한 두 개의 렌즈 쉬프트 커넥터(참조 5)를 통해 이루어집니다. 이 어댑터는 전기적 연결 측면에서 패스스루와 동일한 역할을 수행합니다.
이미지 4–5
