전제 조건

UST 렌즈를 설치한 상태에서 프로젝터를 시작하고 20분 동안 영상을 투사합니다.

참고: 이렇게 하면 UST 렌즈가 예열되어 열적 드리프트를 보정할 수 있습니다. 이것은 듀얼 스택 구성의 경우 중요합니다.

조정 방법

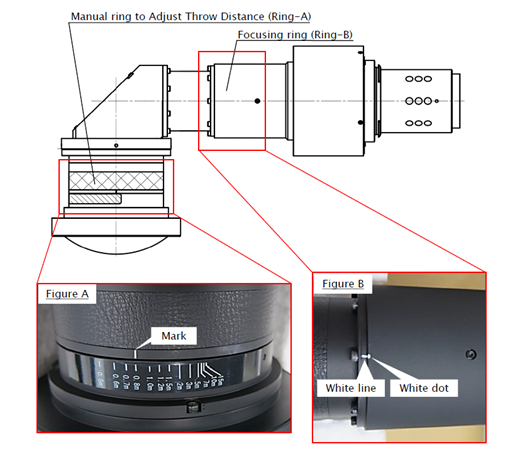

1. 링 A(사거리 조절용 수동 링)를 원하는 사거리 위치로 회전시킵니다.



   참고: 링 A는 실제 투사 거리와 일치해야 합니다. 링 A의 위치가 잘못되면 이미지가 이동하거나 포커스가 고르지 않게 될 수 있습니다. 필요한 투사 거리가 0.8m인 경우, 0.8m 지점에 표시를 설정합니다(이미지 4–45 참조).


   참고: 링 A는 전동식 제품이 아닙니다. 수동으로 조정해야 합니다.



2. 링 B(포커스 링)를 흰색 점이 흰색 선과 정렬되게 회전시킵니다. 이미지 4–45 내용을 참조하십시오.



   참고: 링 B는 적절한 투사 거리가 설정된 후 미세 포커스 조절에만 사용됩니다.


   참고: 링 B는 전동식입니다.

3. 중앙과 모서리 모두에서 포커스가 제대로 잡히지 않는 경우:

   • 링 A를 모서리 부분의 포커스가 더 잘 잡히는 방향으로 회전시킵니다.
   • 링 B를 중앙에 포커스가 잘 맞도록 회전시킵니다.
4. 중앙과 모서리 모두 포커스가 맞을 때까지 3단계를 반복합니다.
