4.9.2.3 바닥 투사용 천장 설치 프로젝터의 대안

개요

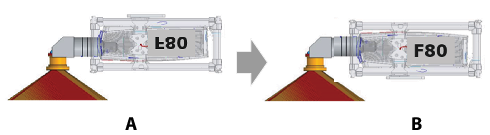

바닥 영상 투사용 UST 렌즈 장착 천장 설치형 프로젝터를 사용하는 대신, UST 렌즈 장착 프로젝터를 테이블에 올려놓는 방식으로 설치하되, 천장에 고정하여 아래로 영상을 투사합니다. 이 절차는 별도의 방법이며 설치 설명서에는 다루고 있지 않습니다.

이미지 4–31
처리 방법
  1. UST 렌즈를 장착하기 전에 프로젝터를 탁상용 위치로 설정합니다.

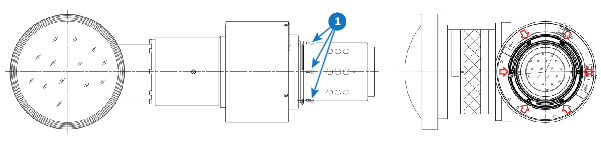

  2. 렌즈를 탁자 위에 놓습니다. 6개의 나사(1)를 풉니다. 나사 머리가 손상되지 않도록 축이 긴 육각 렌치를 사용하십시오. 이 나사는 재사용할 수 없습니다.

    참고: 나사 머리가 손상되지 않도록 항상 올바른 도구(키트와 함께 제공됨)를 사용하십시오!
    이미지 4–32
    이미지 4–33

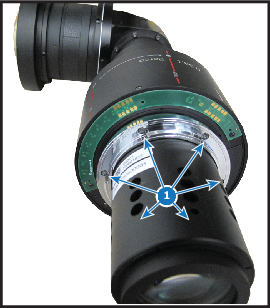

  3. 모터 하우징을 회전시켜 하우징에 있는 F80 Up 표시가 렌즈 본체의 참조 표시(참조 1)와 정반대 위치에 오도록 합니다(180° 회전). 장착 구멍이 렌즈 본체의 구멍과 일치하는지 확인합니다.

    이미지 4–34

  4. 접착제를 사용하여 6개의 새 육각 나사를 조입니다(나사는 키트와 함께 제공됨). 이 나사는 여러 번 재사용할 수 있습니다. 돌려서 썼던 나사는 버려도 됩니다.

    축이 긴 도구를 다시 사용하십시오(2mm 육각 렌치, 키트와 함께 제공됨).

    렌즈를 프로젝터에 장착할 준비가 되었습니다.

  5. 모터 하우징을 렌즈 전면 쪽으로 다시 밀어 초점 기어와 모터 기어를 다시 맞춥니다.

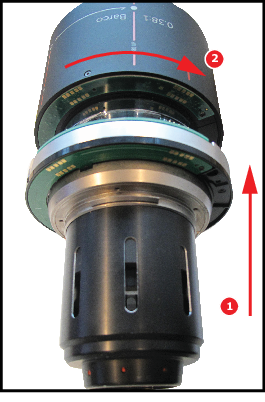

  6. 렌즈 어댑터를 렌즈 입력부에 끼워 넣은 후 모터 하우징과 맞물릴 때까지 밀어 넣습니다(1). 접점이 어댑터의 왼쪽 상단에 위치해 있는지 확인합니다.

    이미지 4–35
  7. 어댑터를 오른쪽으로 돌려 고정합니다(베이요넷 방식)(2).
  8. F-시리즈용 UST 렌즈 설치 설명서(R5912118)에 수록된 "F80 프로젝터에 UST 렌즈 설치" 항목의 설명에 따라 렌즈를 프로젝터에 장착합니다.
  9. 프로젝터를 천장에 테이블 설치 위치로 설치합니다. 이미지가 바닥에 투사됩니다.
