프로젝터 설치 위치 조정

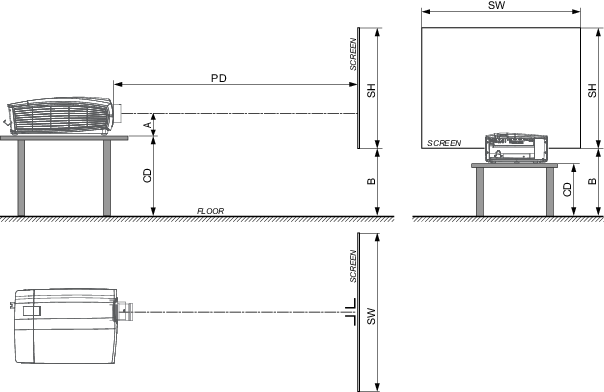

프로젝터는 스크린과 수직 및 수평으로 직각을 이루도록 PD 거리만큼 떨어진 곳에 설치해야 합니다. 렌즈 중심과 테이블 표면 사이의 거리(A)는 약간 달라질 수 있습니다. 모든 다리가 완전히 둘려 넣어져 있고 수직 렌즈 쉬프트가 0으로 설정된 경우 거리(A)는 명목값 35cm입니다.

축 중심/탈축 투사

스크린을 기준으로 했을 때의 프로젝트 위치는 설치에 따라서도 달라질 수 있습니다. 기본적으로 프로젝터 위치는 축 중심 또는 탈축 구성으로 설정될 수 있습니다. 축 중심 구성이란 프로젝트 위치가 렌즈 중심이 스크린 중심과 일치하도록 설정된다는 것을 의미합니다. 탈축 영사는 렌즈를 위, 아래, 왼쪽 또는 오른쪽으로 이동한 경우에 이루어집니다. 몇 가지 매개 변수를 계산하면 어떤 설치의 위치인지 판별할 수 있습니다.

축 중심 영사의 거리 CD 계산 공식: CD = SH/2 + B - A
