렌즈 회전 역학

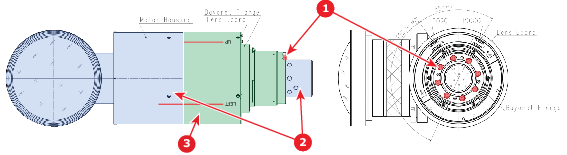

렌즈 본체는 8-M3 캡 나사를 제거하면 인터페이스 장치와 반대 방향으로 돌릴 수 있습니다. 인터페이스 장치에 90° 단위로 다시 고정할 수 있습니다

참고: 캡 나사를 다시 조일 때 나사가 풀리지 않도록 나사 머리에 접착제를 바르십시오.

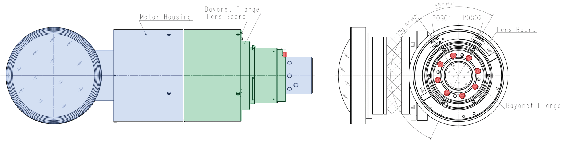

표준 위치

왼쪽으로 투사

렌즈 본체의 표시와 인터페이스 유닛의 '왼쪽'(LEFT) 표시가 일치합니다.

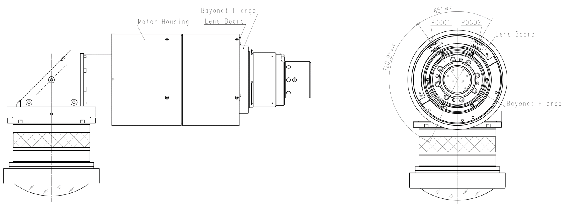

+90° 회전

위쪽으로 투사

표준 위치에서 8개의 M3 캡 나사를 풀고 렌즈 본체를 +90° 회전시킵니다. 렌즈 본체의 표시가 렌즈 인터페이스의 'UP' 표시와 일치해야 합니다.

M3 캡 나사에 추가 접착제를 바르고 다시 조입니다.

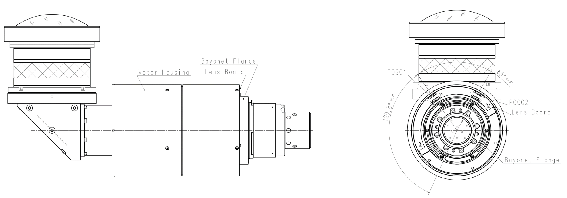

-90° 회전

아래쪽 투사

표준 위치에서 8개의 M3 캡 나사를 풀고 렌즈 본체를 -90° 회전시킵니다. 렌즈 본체의 표시가 렌즈 인터페이스의 'DOWN' 표시와 일치해야 합니다.

M3 캡 나사에 추가 접착제를 바르고 다시 조입니다.
