렌즈 준비

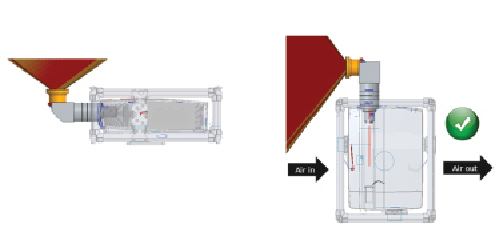

이 렌즈는 위쪽과 왼쪽을 향하도록 장착할 수 있습니다.

필요한 도구

축이 긴 2mm 육각 렌치(키트에 포함)

렌즈 준비 방법

1. 렌즈를 탁자 위에 놓습니다. 6개의 나사(1)를 풉니다. 나사 머리가 손상되지 않도록 축이 긴 육각 렌치를 사용하십시오. 이 나사는 재사용할 수 없습니다.



   참고: 나사 머리가 손상되지 않도록 항상 올바른 도구(키트와 함께 제공됨)를 사용하십시오!

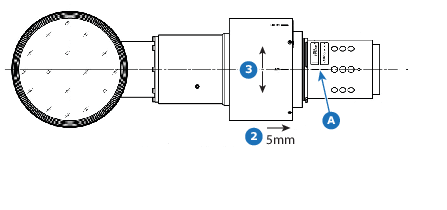

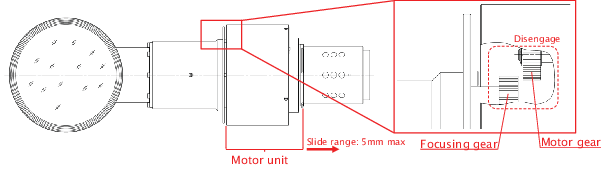

2. 모터 하우징을 렌즈(2) 뒤쪽으로 몇 mm 밀어서 포커싱 기어와 모터 기어를 분리합니다.

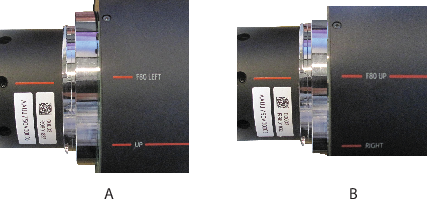

3. 하우징에서 선택한 마커가 렌즈 본체의 참조 표시와 일치할 때까지 모터 하우징을 회전합니다(30° 간격). 장착 구멍이 렌즈 본체의 구멍과 일치하는지 확인합니다.

   예를 들어, 왼쪽으로 투영하려면 모터 하우징의 왼쪽 표시가 렌즈 하우징의 참조 표시 'F80 왼쪽'과 일치할 때까지 모터 하우징을 돌립니다.



4. 모터 하우징을 렌즈 전면 쪽으로 다시 밀어 초점 기어와 모터 기어를 다시 맞춥니다.

5. 접착제를 사용하여 6개의 새 육각 나사를 조입니다(나사는 키트와 함께 제공됨). 이 나사는 여러 번 재사용할 수 있습니다. 돌려서 썼던 나사는 버려도 됩니다.

   축이 긴 도구를 다시 사용하십시오(2mm 육각 렌치, 키트와 함께 제공됨).

   렌즈를 프로젝터에 장착할 준비가 되었습니다.

6. 렌즈 어댑터를 렌즈 입력부에 끼워 넣은 후 모터 하우징과 맞물릴 때까지 밀어 넣습니다(1). 접점이 어댑터의 왼쪽 상단에 위치해 있는지 확인합니다.



7. 어댑터를 오른쪽으로 돌려 고정합니다(베이요넷 방식)(2).

지지대 없이 렌즈를 장착할 경우

이 렌즈와 함께 이 렌즈용으로 특수 설계된 장착 지지대를 사용하는 것을 강력히 권장해 드리지만 반드시 사용하지 않아도 됩니다.

장착 지지대를 사용하지 않고 프로젝터에 UST 렌즈를 장착할 경우(권장하지 않음) Barco에서 제공하는 안전 케이블 세트를 사용하는 것을 적극 권장합니다. 올바른 유형의 안전 케이블이나 장착 지지대를 사용하지 않으면 렌즈 및/또는 프로젝터가 손상될 수 있습니다.

안전 케이블로 렌즈를 준비하는 방법

1. 렌즈 본체(1)의 표면에 3~4개의 클립을 붙입니다.

2. 안전 케이블의 첫 번째 루프 끝을 클립 중 하나에 끼웁니다.



3. 나머지 케이블을 렌즈 주위로 밀어 넣습니다. 루프에서 통과하는 모든 클립에 케이블을 끼웁니다.
4. 케이블 시작 부분에 있는 루프 끝을 통해 케이블을 밀어 넣습니다(2).
5. U 볼트를 열린 쪽을 바깥쪽을 향하게 하여 렌즈 홀더에 끼웁니다(3). 루프 끝부분과 안전 케이블의 외부로 나가는 부분이 모두 인클로저 안에 위치하도록 합니다.

6. U-볼트를 닫고 단단히 조입니다.



   참고: U 볼트 너트를 조이기 전에 안전 케이블을 렌즈에 단단히 감으십시오.
7. 샤클을 안전 케이블의 고리 끝 부분에 끼웁니다.
8. 프로젝터에 렌즈를 장착합니다.
9. 트러스 주위에 안전 케이블을 고정하고 섀클의 안전 링을 열린 끝 위로 돌려서 섀클을 고정합니다.

UST 렌즈가 장착된 천장 설치형 F80

UST 렌즈가 장착된 F80 프로젝터를 천장 설치형 프로젝터로 사용하지 마십시오. 천장 설치형 프로젝터의 경우 다른 설정 방식을 사용하십시오.

• 오른쪽 투사용
• 왼쪽 투사용
• 바닥 투사용

자세한 정보는 “UST 렌즈가 장착된 천장 설치형 프로젝터의 대안”의 내용을 참조하십시오.
