필요한 도구

알렌 렌치 6 mm

필요한 부품

렌즈 지지대 키트

장착 방법

1. 프로젝터를 거꾸로 뒤집고 전면 받침대를 제거합니다.

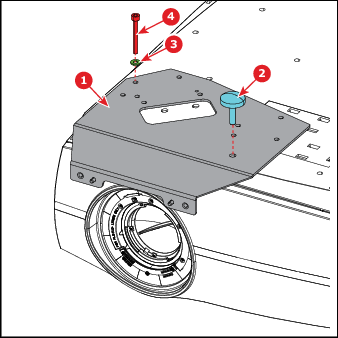

2. 프로젝터 하단에 하단 플레이트(1)를 놓고 안쪽으로 돌립니다:

   1. 제거된 전면 받침대(2)
   2. M6x50 볼트(4). 플레이트와 볼트 사이에 M6 와셔(3개)를 끼워 넣습니다.

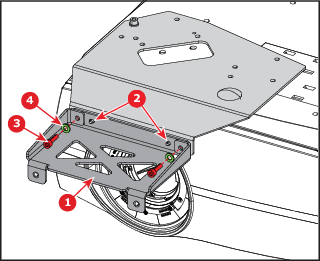

3. 확장 하단 플레이트(1)를 가져와 양쪽 핀(2)에 끼워 넣습니다.

   양쪽의 M6x20 볼트를 조여 이 위치를 고정합니다. 볼트와 플레이트 사이에 M6 와셔(4개)를 두 개씩 끼워 넣습니다.



4. 프로젝터를 다시 똑바로 세우고 UST 렌즈를 끼웁니다.

   이미지를 투사하고 이동을 조정합니다. 렌즈 지지대가 완전히 장착되면 더 이상 렌즈를 이동할 수 없습니다(지지대에 부착된 노란색 스티커 참조).



5. 렌즈 지지대 플레이트 1(1)을 M6x20 볼트 2개(2)와 M6 와셔 2개로 고정합니다. 슬리브 구멍을 사용하십시오.

   아직 볼트를 조이지 마십시오.

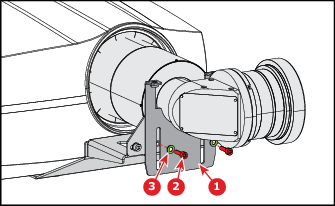

6. 렌즈 지지 플레이트 2(1)를 장착합니다. M6x20 볼트 2개와 M6 와셔 2개(3)를 사용합니다. 아직 볼트를 조이지 마십시오.

   이제 두 플레이트의 조립체를 왼쪽과 오른쪽, 그리고 상하로 움직여 렌즈가 완전히 지지되게 합니다. 그런 다음 4개의 볼트를 조여 이 위치를 고정합니다.



   주의: UST 렌즈가 렌즈 지지대에 고정된 상태에서 렌즈를 움직이지 마십시오.

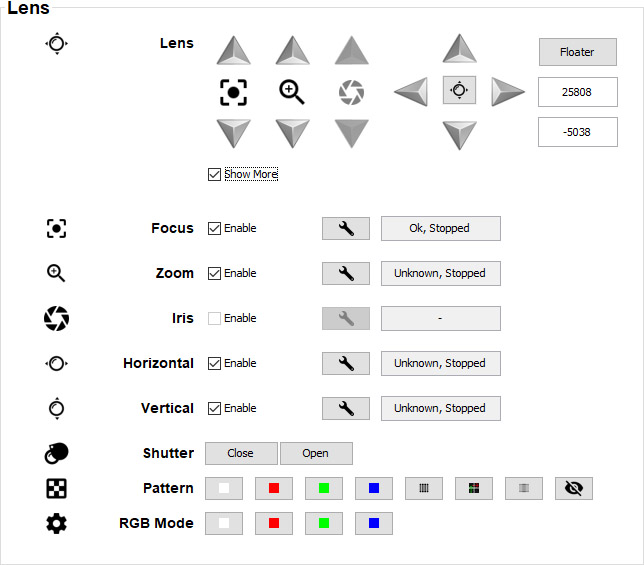

   팁: 렌즈가 고정되면 PToolset을 사용하여 수평 및 수직 렌즈 쉬프트 기능을 사용 안 함으로 설정하는 것을 권장합니다. 수평과 수직 옆의 선택 상자에서 선택을 해제합니다. 자세한 정보는 Barco 웹사이트에서 다운로드할 수 있는 사용자 가이드 Projector Toolset Pulse 프로젝터 R5906795를 참조하십시오.

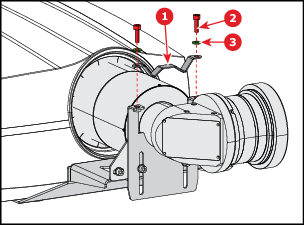

7. 마감 브라켓(1)을 M6x20 볼트 2개(2)와 M6 와셔 2개(3)를 사용하여 고정합니다.



8. 안전 케이블의 사용은 필수입니다.

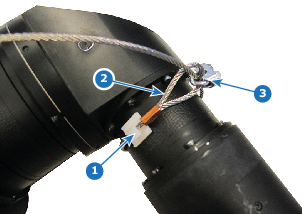

   1. 렌즈 본체(1)의 표면에 3~4개의 클립을 붙입니다.



   2. 안전 케이블의 첫 번째 루프 끝을 클립 중 하나에 끼웁니다.
   3. 나머지 케이블을 렌즈 주위로 밀어 넣습니다. 루프에서 통과하는 모든 클립에 케이블을 끼웁니다.
   4. 케이블 시작 부분에 있는 루프 끝을 통해 케이블을 밀어 넣습니다(2).
   5. U 볼트를 열린 쪽을 바깥쪽을 향하게 하여 렌즈 홀더에 끼웁니다(3). 루프 끝부분과 안전 케이블의 외부로 나가는 부분이 모두 인클로저 안에 위치하도록 합니다.
   6. U-볼트를 닫고 단단히 조입니다.
   7. 샤클을 안전 케이블의 고리 끝 부분에 끼웁니다.
   8. 트러스 주위에 안전 케이블을 고정하고 섀클의 안전 링을 열린 끝 위로 돌려서 섀클을 고정합니다.
