필요한 도구

• 알렌 렌치 4 mm
• 육각 렌치 5 mm

준비

1. 시험 구역을 준비하십시오. Barco에서는 모든 샤임플러그 보정 시 프로젝터와 스크린 사이의 거리를 2미터로 유지할 것을 권장합니다.

   설치된 렌즈의 투사율이 애플리케이션의 요구사항(영사 거리와 스크린 크기)에 맞는지 확인합니다.

2. 렌즈가 올바르게 설치되었는지, 그리고 렌즈 쉬프트가 가운데 위치에 있는지 확인하십시오.
3. 포커스 링을 끝까지 엽니다.
4. 메인 메뉴 / 테스트 패턴 / 전체 스크린으로 이동하여 포커스 테스트 패턴을 표시하도록 선택합니다.
5. 렌즈를 최대 개방 상태로 조정합니다(스크린에 표시되는 이미지의 크기가 가장 커짐).

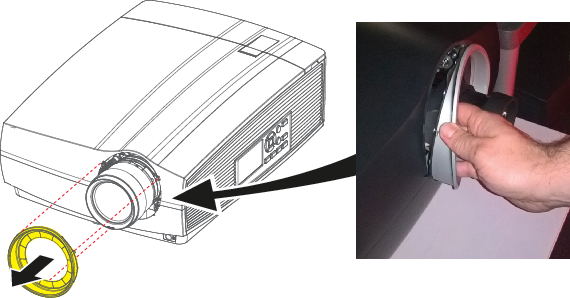

6. 플라스틱 덮개를 제거하면 3개의 조정 나사가 보입니다.



샤임플러그 보정 적용

1. 3개의 고정 나사(1b, 2b, 3b 참조)를 풉니다. 이 작업을 하려면 5mm 육각 렌치를 사용합니다.



2. 스크린 하단 오른쪽의 테스트 이미지에 포커스가 맞춰질 때까지 왼쪽 샤임플러그 조절 나사(참조 1)를 조정합니다. 이 작업을 하려면 4mm 육각 렌치를 사용합니다.



   참고: 이 과정에서 이미지의 다른 부분이 포커스가 흐려질 수 있습니다. 이는 정상적인 동작입니다.



3. 스크린 하단 왼쪽의 테스트 이미지에 포커스가 맞춰질 때까지 오른쪽 샤임플러그 조절 나사(참조 2)를 조정합니다. 이 작업을 하려면 4mm 육각 렌치를 사용합니다.



   참고: 이 과정에서 이미지의 다른 부분이 포커스가 흐려질 수 있습니다. 이는 정상적인 동작입니다.



4. 스크린 상단 절반의 테스트 이미지에 포커스가 맞을 때까지 하단 샤임플러그 조절 나사(참조 3)를 조정합니다. 이 작업을 하려면 4mm 육각 렌치를 사용합니다.



   참고: 이 과정에서 이미지의 다른 부분이 포커스가 흐려질 수 있습니다. 이는 정상적인 동작입니다.



5. 디스플레이의 모든 영역에서 테스트 이미지의 선명도가 균일해질 때까지 나사를 하나씩 계속 조정합니다.
6. 스크린을 축소(스크린상의 이미지 크기를 최소로)했다가 다시 확대하여 포커스를 확인합니다. 이미지가 여전히 선명한지 확인합니다. 선명도에 문제가 있는 경우, 이미지가 정상적으로 나올 때까지 2~6단계를 반복합니다.
7. 다음 순서대로 세 개의 고정 나사를 조입니다: 왼쪽(1b), 오른쪽(2b), 그리고 상단(3b). 이 작업을 하려면 5mm 육각 렌치를 사용합니다.
8. 준비 과정에서 제거했던 플라스틱 뚜껑을 다시 덮습니다.
