Коли використовується страхувальний хомут для об’єктива

Обов’язково зафіксуйте проекційний об’єктив за допомогою страхувального троса, якщо проектор встановлюється над головами людей.

Комплект страхувального хомута для об’єктива

Комплект страхувального хомута для об’єктиваR9803511підходить для всіх стандартних об’єктивів FLD, крім UST 0,28 (R9802232) і UST 0,38 (R9801832), які мають іншу геометрію корпусу. Для цих лінз UST комплект страхувального тросаR9801196 слід використовувати з цими об’єктивами UST.

Вміст комплекту страхувального хомута для об’єктива:

• Страхувальний хомут для об’єктива (складається з двох скоб)
• Страхувальний трос (750 мм, Ø3 мм)
• 2 гвинти M4x25
• 1 карабін 7 x 70 мм

Необхідні інструменти

Динамометричний ключ із зіркоподібною насадкою T20

Вставка батарейок

1. Переконайтеся, що страхувальний хомут, страхувальний трос і все приладдя справні та не пошкоджені.

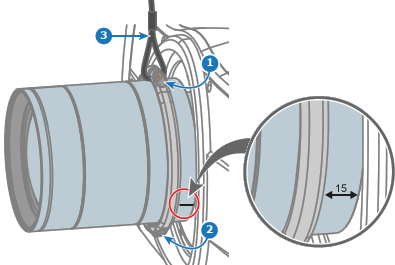

2. Змонтуйте страхувальний хомут навколо корпусу об’єктива таким чином:

   1. Розташуйте хомут так, щоб один замок був розташований угорі (1), а другий унизу (2).
   2. Зафіксуйте петлю (3) страхувального троса за допомогою гвинта у верхньому замку (1) хомута.
   3. Розташуйте хомут на відстані 15 мм від краю корпусу об’єктива.
   4. Затягніть гвинти з моментом 2 Н·м.



3. Прикріпіть інший кінець страхувального троса до корпусу проєктора, фермової конструкції або стелі. Використовуйте карабін, щоб закрити контур.



   Примітка: Страхувальний хомут використовується для захисту від падіння. Довжина троса має бути такою, щоб забезпечувати мінімальну дистанцію падіння об’єктива!
