Механізм об’єктива

Щоб зафіксувати об’єктив на проекторі, необхідно повернути його і защепнути. Ця система подвійної фіксації (без страхувального троса) дає змогу уникнути випадіння об’єктива з проектора, встановленого над аудиторією, після разової несправності.

Кнопка й оправа об’єктива запобігають пошкодженню панелі об’єктива і дають змогу легко його змінювати.

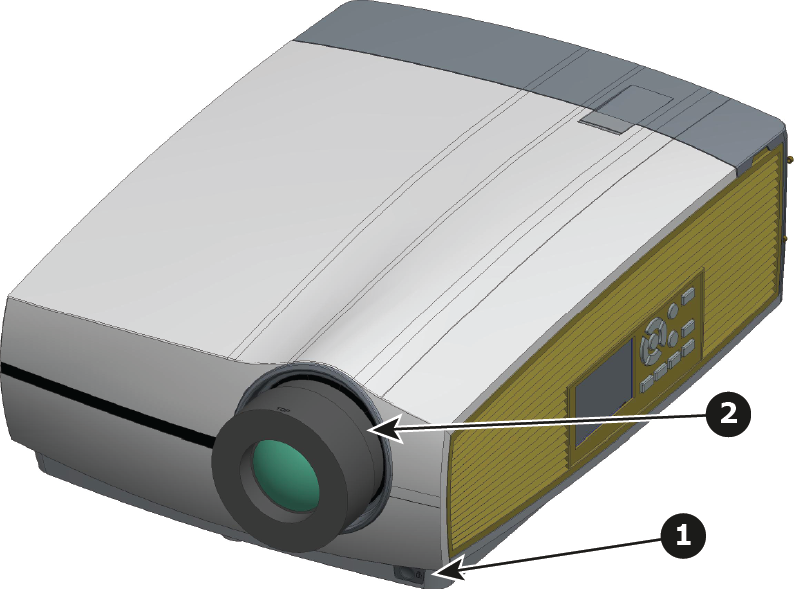

Кнопка об’єктива (1) розташована в нижній правій частині оправи (2). Кнопка має два положення:

• механізм об’єктива заблокований (за умовчанням);
• механізм об’єктива розблокований (кнопка натиснута).

Підказка: Активуйте затвор проектора, перш ніж знімати або встановлювати об’єктив.

Для цього натисніть кнопку затвора на кнопковій панелі або кнопку «Закрити затвор» на пульті дистанційного керування. Після активації затвора кнопка на кнопковій панелі підсвічується червоним.

Щоб деактивувати затвор і повернутися до звичайного режиму роботи, натисніть кнопку затвора на кнопковій панелі або кнопку «Відкрити затвор» на пульті дистанційного керування. Після деактивації затвора кнопка на кнопковій панелі підсвічується білим.

Адаптер об’єктива

Опціональний адаптер дає змогу використовувати об’єктиви FLD і FLD+. Спочатку потрібно встановити об’єктив на адаптері, а потім складений вузол можна використовувати як окремий об’єктив.

Примітка: Зауважте, що неможливо відкалібрувати зсув, якщо вставлено адаптер об’єктива. Щоб відкалібрувати зсув, спочатку зніміть адаптер об’єктива.

Примітка: Рекомендується пересунути тримач об’єктива ближче до його номінального положення (по вертикалі й горизонталі). Інакше внутрішня гумова оболонка тримача об’єктива може тертися об зовнішній циліндр адаптера.

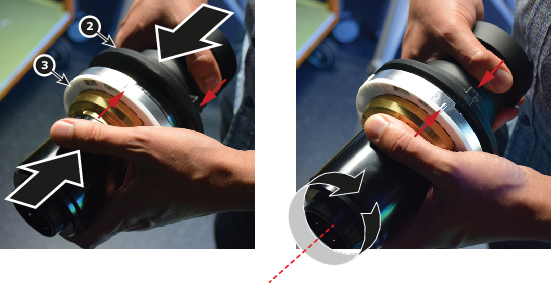

Щоб зафіксувати об’єктив на адаптері, необхідно повернути його і защепнути (такий самий механізм використовується для фіксації окремого об’єктива на проекторі). Вирівняйте об’єктив (2) на адаптері (3) і поверніть його вправо (за годинниковою стрілкою) для фіксації.

Щоб від’єднати об’єктив (2) від адаптера (3), натисніть на адаптері кнопку розблокування механізму об’єктива (4), поверніть об’єктив уліво (проти годинникової стрілки) і зніміть його з адаптера.

Примітка: Натисніть і втримуйте кнопку (4), доки об’єктив не повернеться приблизно на 10° відносно адаптера.

Електричне з’єднання об’єктива з проектором забезпечується через два гнізда (5) спереду на тримачі об’єктива. З точки зору електричного з’єднання адаптер виконує роль містка.

Встановлення окремого об’єктива

1. Активуйте затвор проектора (якщо його активовано, значок затвора на кнопковій панелі світиться червоним).
2. Зніміть кришки з об’єктива та тримача об’єктива.

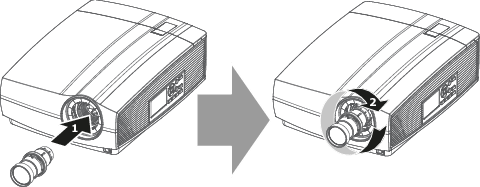

3. Розташуйте об’єктив так, щоб червона позначка на байонеті була спрямована вгору, і вставте об’єктив у тримач на проекторі (Зображення 4–6, стрілка 1).



4. Поверніть об’єктив управо (за годинниковою стрілкою) для фіксації (Зображення 4–6, стрілка 2). Клацання свідчить про те, що механізм об’єктива заблоковано.
5. Перш ніж відпускати об’єктив, переконайтеся, що він надійно зафіксувався (і відпустіть кнопку).

Знімання окремого об’єктива

1. Тримайте об’єктив рукою.

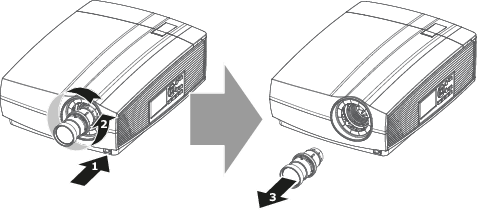

2. Іншою рукою натисніть кнопку об’єктива, щоб розблокувати механізм об’єктива (Зображення 4–7, стрілка 1).



   Примітка: Натисніть і втримуйте кнопку об’єктива, доки об’єктив не повернеться приблизно на 10° відносно тримача.



3. Поверніть об’єктив уліво (проти годинникової стрілки) (Зображення 4–7, стрілка 2).
4. Потягніть об’єктив на себе та зніміть його з оправи (Зображення 4–7, стрілка 3).
5. Встановіть інший об’єктив або надіньте кришку.

Встановлення об’єктива з адаптером

1. Активуйте затвор проектора (якщо його активовано, значок затвора на кнопковій панелі світиться червоним).
2. Рекомендується пересунути тримач об’єктива ближче до його номінального положення (по вертикалі й горизонталі). Інакше внутрішня гумова оболонка тримача об’єктива може тертися об зовнішній циліндр адаптера. За потреби інформацію щодо зміни положення тримача об’єктива можна знайти в посібнику користувача, у розділі, присвяченому зсуву об’єктива.
3. Зніміть кришки з об’єктива, а також з адаптера та тримача об’єктива.

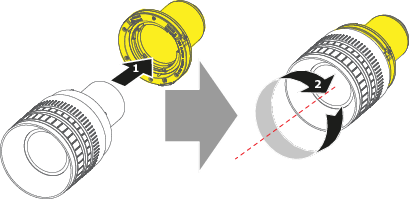

4. Зіставте червону позначку зверху на об’єктиві з позначкою зверху на адаптері об’єктива і вставте об’єктив (Зображення 4–8, стрілка 1).



5. Тримаючи адаптер лівою рукою, поверніть об’єктив управо (за годинниковою стрілкою) для фіксації (Зображення 4–8, стрілка 2). Клацання свідчить про те, що механізм об’єктива заблоковано.

   Тепер об’єктив і адаптер є окремим вузлом.

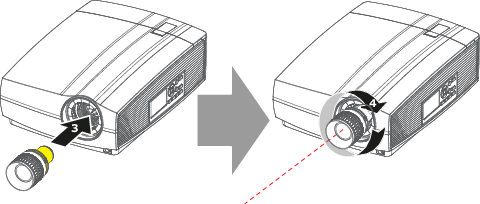

6. Зіставте червону позначку зверху на складеному вузлі з верхом тримача об’єктива на проекторі та вставте вузол у тримач (Зображення 4–9, стрілка 3).



7. Поверніть складений вузол управо (за годинниковою стрілкою) для фіксації (Зображення 4–9, стрілка 4). Клацання свідчить про те, що механізм об’єктива заблоковано.
8. Перш ніж відпускати складений вузол, переконайтеся, що він надійно зафіксувався (і відпустіть кнопку).

Знімання об’єктива з адаптером

1. Тримайте складений вузол (об’єктив + адаптер) рукою.

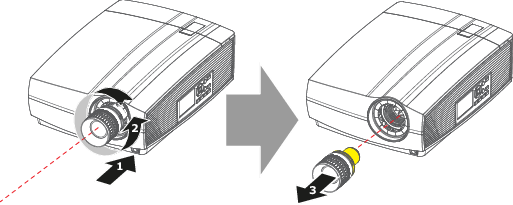

2. Іншою рукою натисніть кнопку об’єктива, щоб розблокувати механізм об’єктива (Зображення 4–10, стрілка 1).



   Примітка: Натисніть і втримуйте кнопку об’єктива, доки складений вузол об’єктива не повернеться приблизно на 10° відносно тримача.



3. Поверніть складений вузол уліво (проти годинникової стрілки) (Зображення 4–10, стрілка 2).
4. Потягніть складений вузол на себе та зніміть його з оправи (Зображення 4–10, стрілка 3).

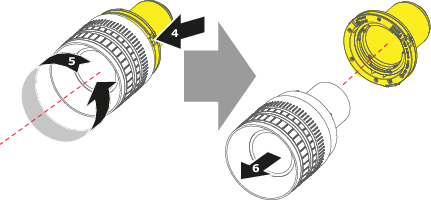

5. Щоб розблокувати об’єктив, натисніть кнопку (Зображення 4–11, стрілка 4) на адаптері.



6. Поверніть об’єктив уліво (проти годинникової стрілки) (Зображення 4–11, стрілка 5).
7. Потягніть об’єктив на себе та зніміть його з адаптера (Зображення 4–11, стрілка 6).
8. Надіньте захисну кришку на байонет об’єктива.
