Передумови

Увімкніть проєктор із установленим об’єктивом UST і показуйте відео протягом 20 хвилин.

Примітка: Це дасть змогу об’єктиву UST нагріватися для компенсації теплового дрейфу. Це важливо у випадку конфігурації з двома стеками.

Процедура налаштування

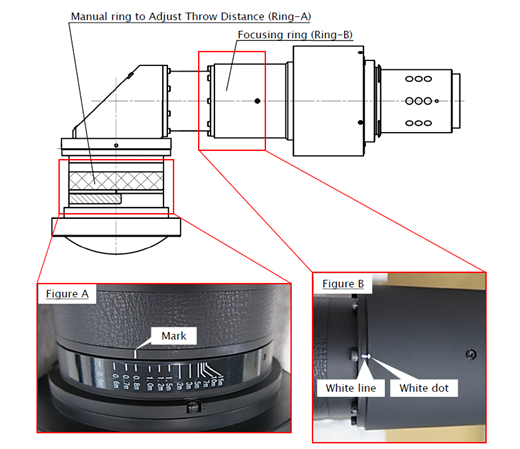

1. Поверніть кільце А (ручне кільце для регулювання відстані кидка) у потрібне положення.



   Примітка: Кільце А має відповідати реальній фізичній відстані проєкції. Неправильне розташування кільця А може призвести до зсуву зображення або нерівномірного фокусування. Якщо необхідна відстань проєціювання становить 0,8 м, встановіть мітку на 0,8 м, див. Зображення 4–45.


   Примітка: Кільце А не обладнане електродвигуном. Потрібне ручне регулювання.



2. Поверніть кільце B (кільце фокусування), щоб вирівняти білу крапку з білою лінією. Див. Зображення 4–45.



   Примітка: Кільце B використовується виключно для точного регулювання фокусу після налаштування потрібної відстані проекції.


   Примітка: Кільце Б обладнане електродвигуном.

3. Якщо не вдається досягти гарного фокусування як у центрі, так і в кутах:

   • Поверніть кільце A в напрямку, який забезпечує краще фокусування на кутах.
   • Поверніть кільце B, щоб отримати гарне фокусування в центрі.
4. Повторюйте Крок 3 до тих пір, поки центр і кути не будуть сфокусовані належним чином.
