Опис

Для проеціювання вниз встановіть на стелі проектор з об’єктивом UST, використавши конфігурацію для встановлення на столі. Це спеціальна процедура, яка не описана в посібнику із встановлення.

Порядок дій

1. Перед тим як монтувати об’єктив, розташуйте проектор у конфігурації для встановлення на столі.

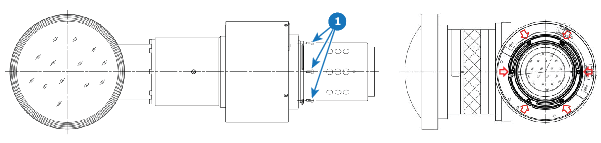

2. Розташуйте об’єктив на столі. Викрутіть 6 гвинтів (1). Щоб не пошкодити головки гвинтів, використовуйте торцевий ключ із довгим стрижнем. Ці гвинти більше не будуть використовуватися.



   Примітка: Щоб не пошкодити головки гвинтів, використовуйте тільки інструмент, який постачається в комплекті.

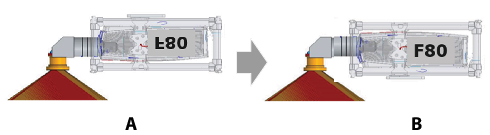

3. Обертайте корпус двигуна, поки нанесена на ньому позначка F80 Up не розташується з протилежного боку від опорної позначки (1) на корпусі об’єктива (поворот на 180°). Переконайтеся, що кріпильні отвори збігаються з отворами на корпусі об’єктива.

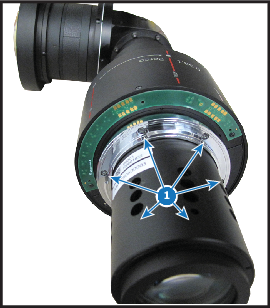

4. Змастіть клеєм і вкрутіть 6 нових гвинтів із внутрішнім шестигранником (постачаються в комплекті). Ці гвинти можна використовувати повторно. Раніше викручені старі гвинти можна викинути.

   Використовуйте торцевий ключ на 2 мм із довгим стрижнем (постачається в комплекті).

   Об’єктив готовий до встановлення на проекторі.

5. Посуньте корпус двигуна до передньої частини об’єктива, щоб при’єднати механізм фокусування та двигун.

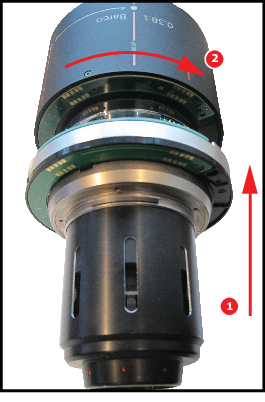

6. Насуньте адаптер на об’єктив до корпуса двигуна (1). Контакти мають бути в лівій верхній частині адаптера.



7. Щоб зафіксувати адаптер, поверніть його вправо (байонет) (2).
8. Встановіть об’єктив на проекторі, використовуючи інструкції в розділі «Встановлення об’єктива UST на проекторі F80» із посібника із встановлення об’єктивів UST для проекторів серії F, R5912118.
9. Встановіть проектор на стелі, використавши конфігурацію для встановлення на столі. Зображення буде проеціюватися на підлогу.
