Підготовка об’єктива

Об’єктив можна встановити отвором угору чи вліво.

Необхідні інструменти

Торцевий ключ на 2 мм із довгим стрижнем (у комплекті)

Порядок підготовки об’єктива

1. Розташуйте об’єктив на столі. Викрутіть 6 гвинтів (1). Щоб не пошкодити головки гвинтів, використовуйте торцевий ключ із довгим стрижнем. Ці гвинти більше не будуть використовуватися.



   Примітка: Щоб не пошкодити головки гвинтів, використовуйте тільки інструмент, який постачається в комплекті.

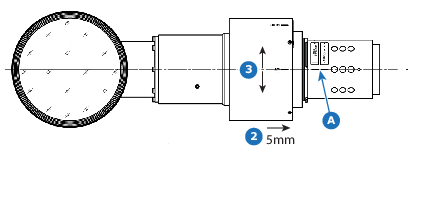

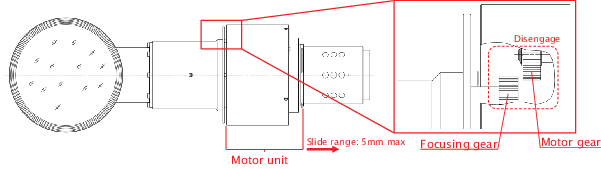

2. Посуньте корпус двигуна на кілька міліметрів до задньої частини об’єктива (2), щоб від’єднати механізм фокусування та двигун.

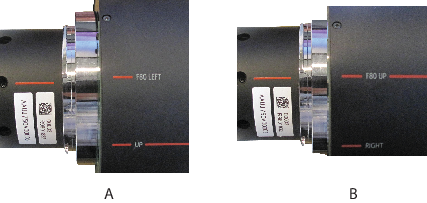

3. Повертайте корпус двигуна, поки позначка на корпусі двигуна не збіжиться з позначкою на корпусі об’єктива (крок 30°). Переконайтеся, що кріпильні отвори збігаються з отворами на корпусі об’єктива.

   Наприклад, для проеціювання вліво повертайте корпус двигуна, поки ліва позначка на корпусі двигуна не збіжиться з позначкою «F80 left» на корпусі об’єктива.



4. Посуньте корпус двигуна до передньої частини об’єктива, щоб при’єднати механізм фокусування та двигун.

5. Змастіть клеєм і вкрутіть 6 нових гвинтів із внутрішнім шестигранником (постачаються в комплекті). Ці гвинти можна використовувати повторно. Раніше викручені старі гвинти можна викинути.

   Використовуйте торцевий ключ на 2 мм із довгим стрижнем (постачається в комплекті).

   Об’єктив готовий до встановлення на проекторі.

6. Насуньте адаптер на об’єктив до корпуса двигуна (1). Контакти мають бути в лівій верхній частині адаптера.



7. Щоб зафіксувати адаптер, поверніть його вправо (байонет) (2).

Встановлення об’єктива без опори

Ми наполегливо рекомендуємо (але не вимагаємо) використовувати з цим об’єктивом спеціальну монтажну опору.

Якщо об’єктив UST встановлюється на проекторі без опори (не рекомендується), обов’язково використовуйте страхувальний трос, наданий компанією Barco. Невикористання страхувального троса або кріпильної опори може призвести до пошкодження об’єктива й/або проектора.

Кріплення об’єктива за допомогою страхувального троса

1. Встановіть 3-4 кліпси на корпусі об’єктива (1).

2. Защепніть кінець страхувального троса з петлею в одному з кліпсів.



3. Протягніть трос навколо об’єктива. Защепніть трос у кожному кліпсі.
4. Протягніть кінець троса через петлю (2).
5. Встановіть П-подібний болт на тримачі об’єктива, щоб шпильки болта були спрямовані назовні (3). Помістіть сегмент із петлею і кінець троса, який виходить назовні, між шпильками болта.

6. Закрийте й затягніть П-подібний болт.



   Примітка: Перед затягуванням гайок на П-подібному болті переконайтеся, що страхувальний трос затягнутий навколо об’єктива.
7. Просуньте карабін через петлю на кінці страхувального троса.
8. Закріпіть об’єктив на проекторі.
9. Закріпіть страхувальний трос навколо ферми та зафіксуйте карабін, накрутивши запобіжне кільце на відкритий кінець.

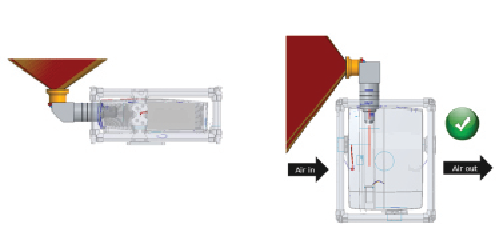

Встановлення проектора F80 з об’єктивом UST на стелі

Не використовуйте проектор F80 з об’єктивом UST в конфігурації для встановлення на стелі. Використовуйте альтернативну конфігурацію для встановлення проектора на стелі.

• Для проеціювання вправо
• Для проеціювання вліво
• Для проеціювання на підлогу

Докладну інформацію наведено в розділі “Альтернатива для встановленого на стелі проектора з об’єктивом UST”
