4.10.2 Встановлення об’єктива GLD (0,37-0,4:1) ) UST 90° з опорою

Примітка: Обов’язково використовуйте опору для встановлення об’єктива GLD (0,37-0,4:1) UST 90°.
Необхідні інструменти

Шестигранний торцевий ключ на 6 мм

Необхідні деталі

Опора об’єктива

Порядок встановлення

  1. Переверніть проектор догори дном і викрутіть передню ніжку.

    Зображення 4–53

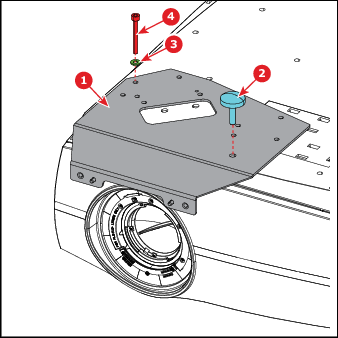

  2. Встановіть нижню панель (1) на нижній частині проектора і вкрутіть:

    1. викручену передню ніжку (2)
    2. болт M6x50 (4). Між панеллю і болтом вставте шайбу М6 (3).
    Зображення 4–54

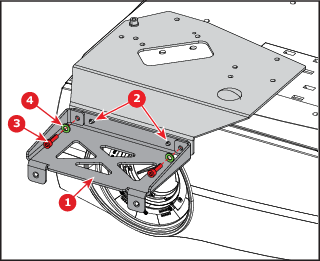

  3. Візьміть нижню розширювальну панель (1) і насуньте її на обидва штифти (2).

    З обох боків вкрутіть болти M6x20. Між панеллю і кожним болтом вставте шайбу М6 (4).

    Зображення 4–55

  4. Знову встановіть проектор на ніжки і вставте об’єктив UST.

    Виведіть зображення на екран і налаштуйте зсув. Після повного встановлення опори ви вже не зможете змістити об’єктив (див. жовту наклейку на опорі).

    Зображення 4–56

  5. Закріпіть панель опори об’єктива 1 (1) за допомогою 2 болтів M6x20 (2) і 2 шайб M6. Використовуйте стяжні отвори.

    Поки що не затягуйте болти.

    Зображення 4–57

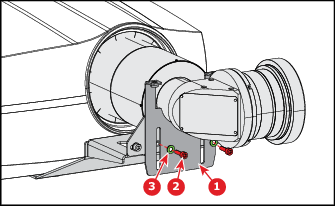

  6. Закріпіть панель опори об’єктива 2 (1) за допомогою 2 болтів M6x20 і 2 шайб M6 (3). Поки що не затягуйте болти.

    Щоб забезпечити повну підтримку об’єктива, порухайте 2 панелі вліво – вправо і вгору – вниз. Повністю затягніть 4 болти.

    Увага: Не рухайте об’єктив UST, якщо він закріплений на опорі.

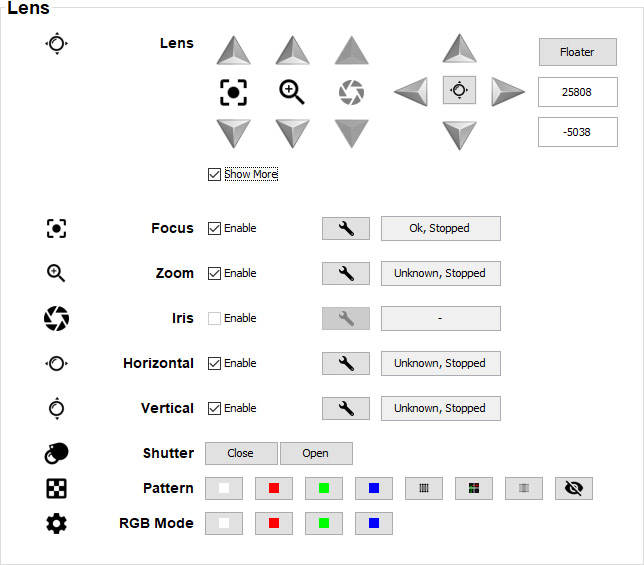

    Підказка: Після кріплення об’єктива рекомендується вимкнути зсув об’єктива по горизонталі та по вертикалі за допомогою PToolset. Зніміть прапорці «Горизонтальний» і «Вертикальний». Докладна інформація міститься в посібнику до програми Projector Toolset для проекторів Pulse (R5906795), який можна завантажити з веб-сайту Barco.
    Зображення 4–58
    Зображення 4–60

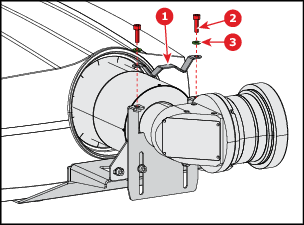

  7. Закріпіть замикаючий кронштейн (1) за допомогою 2 болтів M6x20 (2) і 2 шайб M6 (3).

    Зображення 4–61

  8. Обов’язково використовуйте страхувальний трос.

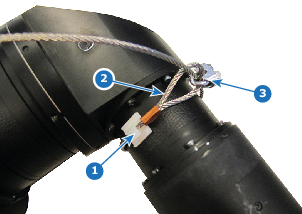

    1. Встановіть 3-4 кліпси на корпусі об’єктива (1).

      Зображення 4–62
    2. Защепніть кінець страхувального троса з петлею в одному з кліпсів.
    3. Протягніть трос навколо об’єктива. Защепніть трос у кожному кліпсі.
    4. Протягніть кінець троса через петлю (2).
    5. Встановіть П-подібний болт на тримачі об’єктива, щоб шпильки болта були спрямовані назовні (3). Помістіть сегмент із петлею і кінець троса, який виходить назовні, між шпильками болта.
    6. Закрийте й затягніть П-подібний болт.
    7. Просуньте карабін через петлю на кінці страхувального троса.
    8. Закріпіть страхувальний трос навколо ферми та зафіксуйте карабін, накрутивши запобіжне кільце на відкритий кінець.
