Діапазон зсуву

Можна змістити об’єктив відносно DMD (P). Це призведе до зміщення зображення на екрані (неосьове проеціювання). Зсув на 100% означає, що центральна точка зображення зміщується на половину розміру екрана. Іншими словами, центральна точка зображення розташовується на контурі зображення в осьовій проекції. Через механічні й оптичні обмеження рекомендується використовувати значення зсуву в межах поля огляду (F), як показано нижче. У цих межах проектор і об’єктив працюють в оптимальному режимі. Якщо задати параметри проектора поза цим діапазоном, якість зображення дещо погіршиться.

Примітка: Можна механічно виконати зсув за межі рекомендованого поля огляду, однак це призведе до погіршення якості зображення, ступінь якого залежить від об’єктива і рівня масштабування. Крім того, завеликий зсув у будь-якому напрямку призводить до розмиття кутів зображення.

Підказка: Зображення найкращої якості проеціюється в осьовій конфігурації.

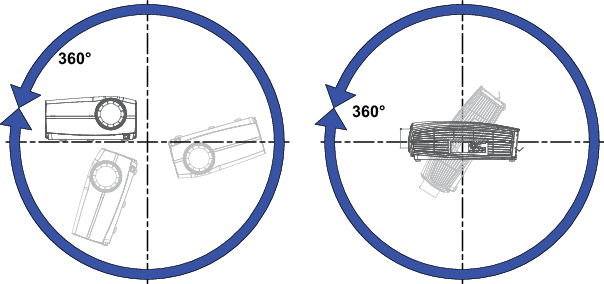

Діапазон нахилу проектора по горизонталі й вертикалі

Проектор можна повернути і встановити під будь-яким кутом. Тобто кут нахилу проектора можна регулювати згідно з варіантом використання.

На відміну лампового проектора лазерно-фосфорний не має обмежень щодо бокового нахилу.
