Необхідні інструменти

• Шестигранний торцевий ключ на 4 мм
• Шестигранний торцевий ключ на 5 мм

Підготовка

1. Підготуйтеся до перевірки. Компанія Barco рекомендує, щоб під час регулювання лінії Шаймпфлюга відстань від проектора до екрана становила 2 метри.

   Переконайтеся, що проекційне відношення встановленого об’єктива відповідає вимогам (відстань проеціювання й розмір екрана).

2. Переконайтеся, що об’єктив правильно встановлений і перебуває в центральному положенні.
3. Повністю відкрийте кільце фокусування.
4. Відкрийте «Головне меню/Тестові шаблони/Увесь екран» і виберіть шаблон фокусування.
5. Виберіть максимальне наближення на об’єктиві (максимальний розмір зображення на екрані).

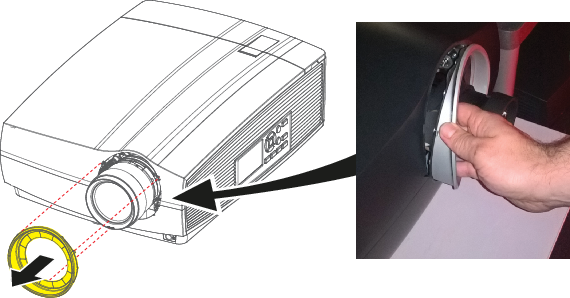

6. Зніміть пластмасову кришку, щоб отримати доступ до 3 регулювальних гвинтів.



Застосування коригування лінії Шаймпфлюга

1. Відкрутіть три затискні гвинти (1b, 2b, 3b). Використовуйте шестигранний торцевий ключ на 5 мм.



2. Повертайте лівий гвинт регулювання лінії Шаймпфлюга (1), поки тестове зображення в правому нижньому куті екрана не сфокусується. Використовуйте шестигранний торцевий ключ на 4 мм.



   Примітка: Інші частини зображення можуть розфокусуватися. Це нормальне явище.



3. Повертайте правий гвинт регулювання лінії Шаймпфлюга (2), поки тестове зображення в лівому нижньому куті екрана не сфокусується. Використовуйте шестигранний торцевий ключ на 4 мм.



   Примітка: Інші частини зображення можуть розфокусуватися. Це нормальне явище.



4. Повертайте нижній гвинт регулювання лінії Шаймпфлюга (3), поки тестове зображення у верхній половині екрана не сфокусується. Використовуйте шестигранний торцевий ключ на 4 мм.



   Примітка: Інші частини зображення можуть розфокусуватися. Це нормальне явище.



5. Продовжуйте по черзі регулювати гвинти, поки тестове зображення не стане рівномірно чітким по всій площині екрана.
6. Перевірте фокусування, віддаливши зображення (мінімальний розмір на екрані) і знову наблизивши його. Переконайтеся, що зображення залишається чітким. У разі погіршення чіткості повторіть кроки 2-6.
7. Затягніть три гвинти: спочатку лівий (1b), а потім правий (2b) і верхній (3b). Використовуйте шестигранний торцевий ключ на 5 мм.
8. Поверніть на місце пластмасову кришку, зняту в ході підготовки.
