镜头机制

将镜头固定在投影机上的装置是一个“旋转卡位”系统。在观众上方使用投影机时，允许使用此镜头双重固定（无安全绳缆），以避免单一故障条件下的镜头掉落。

镜头接口和镜头按钮设计用于防止损坏镜头板，同时提供简单稳定的镜头更换步骤。

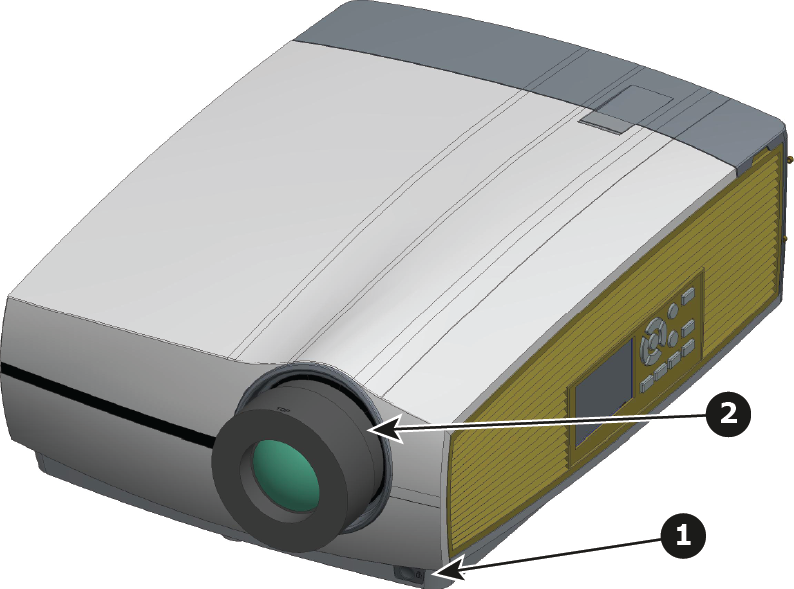

镜头按钮（参考 1）位于镜头接口（参考 2）的右下角。该按钮可以在两个位置之间切换：

• 默认位置，锁定镜头机制。
• 按下，解锁镜头机制。

提示： 尝试拆卸或安装镜头之前，请始终激活投影机快门。

为此，请按键盘上的快门按钮或遥控器上的快门关闭以激活快门。激活快门时，键盘按钮将亮起红色。

再次按下快门按钮或遥控器上的快门打开，以禁用快门并恢复正常操作。禁用快门时，键盘按钮将亮起白色。

镜头适配器

可选镜头适配器可用于重新使用 FLD 和 FLD+ 镜头。必须首先将镜头安装在镜头适配器上，然后由镜头和适配器组成的组件可以像独立镜头一样使用。

备注： 请记住，插入镜头适配器时无法校准位移。如果需要位移校准，请先移除镜头适配器。

备注： 建议将镜头支架靠近标称位置（垂直 + 水平）。否则，镜头支架的内橡胶波纹管可能会对适配器外管产生一些摩擦。

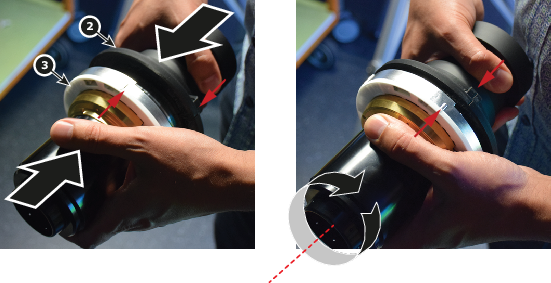

将镜头固定在适配器上的“转动和点击”系统类似于将独立镜头固定在投影机上的机制。将镜头（参考 2）与适配器（参考 3）对齐，然后将镜头向右转动（顺时针），直到将其锁定。

要将镜头（参考 2）与适配器（参考 3）分开，首先点击适配器上的按钮（参考 4）以释放镜头安装机制，将镜头向左转动（逆时针），然后直接从适配器拉动镜头。

备注： 需要按住按钮（参考 4），直到镜头相对于适配器旋转约 10°。

镜头与投影机的电气连接由位于镜头支架前面的两个镜头平移连接器（参考 5）提供。适配器在电气连接方面采用传导方式。

安装独立镜头

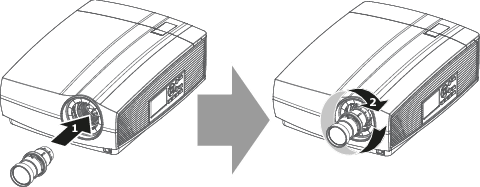

1. 确认投影机快门已激活（当投影机键盘上的快门图标为红色时，快门已激活）。
2. 确保移除镜头和镜头支架上存在的所有保护盖。

3. 对准镜头，使卡口上的标记（红色）朝上，然后将镜头插入投影机镜头支架（图像 4–6 ，操作箭头 1）。



4. 将镜头向右转动（顺时针），直到将其锁定（图像 4–6，操作箭头 2）。点击表示镜头安装机制已被锁定。
5. 在将手从镜头移除之前，请确认镜头牢固就位（并且按钮已释放）。

移除独立镜头

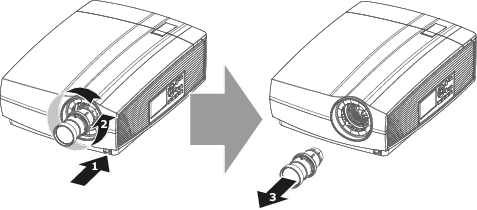

1. 用一只手支撑镜头。

2. 用另一只手按下镜头按钮以释放镜头接口装置（图像 4–7，操作箭头 1）。



   备注： 需要保持点击镜头按钮，直到镜头相对于镜头支架旋转约 10°。



3. 将镜头向左转动（逆时针）（图像 4–7 ，操作箭头 2）。
4. 将镜头直接从投影机镜头接口拉出（图像 4–7，操作箭头 3）。
5. 更换为另一个镜头，或安装投影机镜头盖。

安装配有适配器的镜头

1. 确认投影机快门已激活（当投影机键盘上的快门图标为红色时，快门已激活）。
2. 建议将镜头支架靠近标称位置（垂直 + 水平）。否则，镜头支架的内橡胶波纹管可能会对适配器外管产生一些摩擦。请参考用户手册中专用于“镜头平移”的部分，以便在必要时更正镜头支架位置。
3. 确保移除镜头、镜头适配器和镜头支架上存在的所有保护盖。

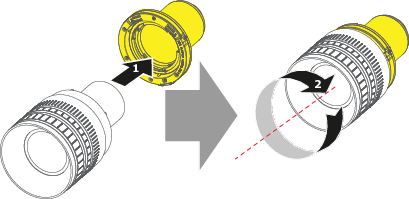

4. 将镜头顶部标记（红色）与镜头适配器上的顶部标记对齐并插入镜头（图像 4–8 ，操作箭头 1）。



5. 用左手握住适配器，然后将镜头向右转动（顺时针），直到将其锁定（图像 4–8 ，操作箭头 2）。点击表示镜头安装机制已被锁定。

   镜头和适配器现在形成一个独特的组件。

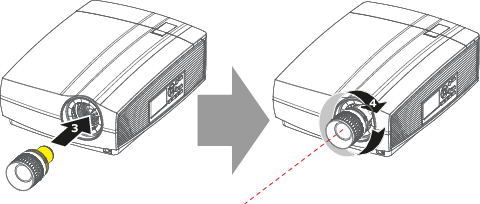

6. 将镜头组件顶部标记（红色）与投影机镜头支架的顶部对齐，然后将镜头组件插入镜头支架（ 图像 4–9，操作箭头 3）。



7. 将镜头组件向右转动（顺时针），直到将其锁定（图像 4–9，操作箭头 4）。点击表示镜头安装机制已被锁定。
8. 在将手从镜头移除之前，请确认镜头组件牢固就位（并且按钮已释放）。

拆除配有适配器的镜头

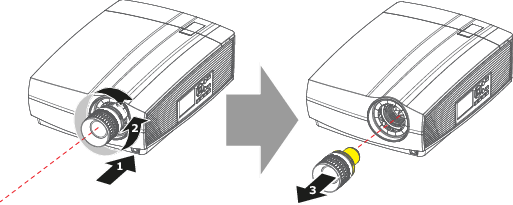

1. 用一只手支撑镜头组件（镜头 + 适配器）。

2. 用另一只手按下镜头按钮以释放镜头接口装置（图像 4–10，操作箭头 1）。



   备注： 需要保持点击镜头按钮，直到镜头组件相对于镜头支架旋转约 10°。



3. 将镜头组件向左转动（逆时针）（图像 4–10，操作箭头 2）。
4. 将镜头组件直接从投影机镜头接口拉出（图像 4–10，操作箭头 3）。

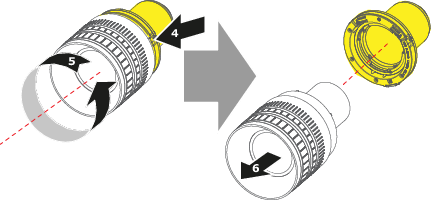

5. 点击适配器上的按钮（图像 4–11，操作箭头 4）以释放镜头。



6. 将镜头向左转动（逆时针）（图像 4–11，操作箭头 5）。
7. 将镜头直接从适配器拉出（图像 4–11，操作箭头 6）。
8. 将保护盖安装在镜头卡口端。
