镜头旋转机械装置

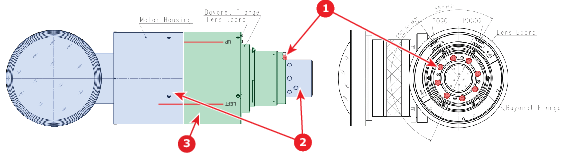

旋出 8 个 M3 带帽螺钉后，镜身可以靠着接口组件旋转。镜身旋转 90° 后可以再次固定到接口组件上

注意：在螺钉头上再次涂抹粘合剂，在重新紧固带帽螺钉时避免松动。

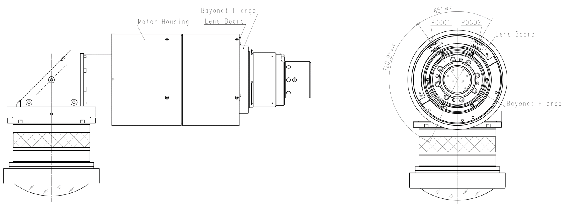

标准位置

向左投影

镜身上的标识与接口组件的 «LEFT» 标识对齐。

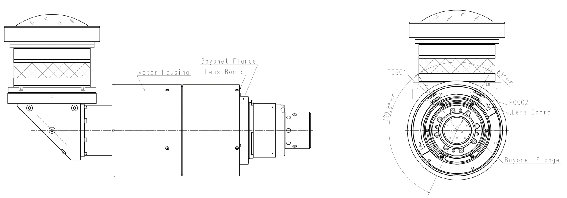

旋转 +90°

向上投影

从标准位置，旋出 8 颗 M3 带帽螺钉，然后将镜身旋转 +90°。镜身上的标识与镜头接口的 «UP» 标识对齐。

在 M3 带帽螺钉上涂抹粘合剂，然后再次旋入螺钉。

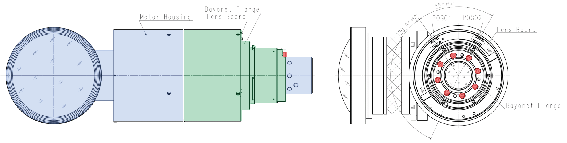

旋转 -90°

向下投影

从标准位置，旋出 8 颗 M3 带帽螺钉，然后将镜身旋转 -90°。镜身上的标识与镜头接口的 «DOWN» 标识对齐。

在 M3 带帽螺钉上涂抹粘合剂，然后再次旋入螺钉。
