需要使用工具

6 毫米内六角扳手

需要使用部件

镜头支架套件

安装方法

1. 将投影机倒置并移除前脚。

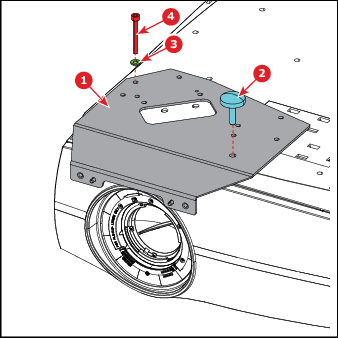

2. 将底板 (1) 放置在投影机底部并旋入：

   1. 移除的前脚 (2)
   2. 螺栓 M6x50 (4)。将 M6 垫圈 (3) 插入基板和螺栓之间。

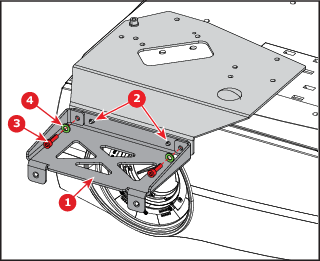

3. 握住延伸底板 (1) 并滑入 2 个针脚 (2)。

   旋入两侧螺栓 M6x20 加以稳固。将 2 个 M6 垫圈 (4) 插入基板和螺栓之间。



4. 将投影机转回，并插入 UST 镜头。

   投影图像，并调整平移。一旦安装好镜头支架，就不可能再移动镜头了（见支架上的黄色贴纸）。

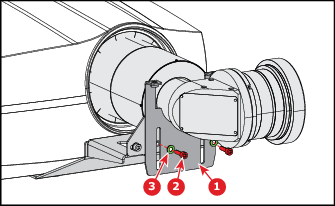

5. 用 2 个 M6x20 (2) 螺栓和 2 个 M6 垫圈安装镜头支架板 1 (1)。使用套筒孔。

   先不要固定螺栓。



6. 用 2 个 M6x20 螺栓和 2 个 M6 垫圈 (3) 安装镜头支架板 2 (1)。先不要固定螺栓。

   现在从左向右向上向下移动 2 个基板的组合，以便组件能够完全支撑镜头。然后拧紧 4 个螺栓加以稳固。



   小心： 当UST镜头固定在镜头支架中时，请勿移动镜头。

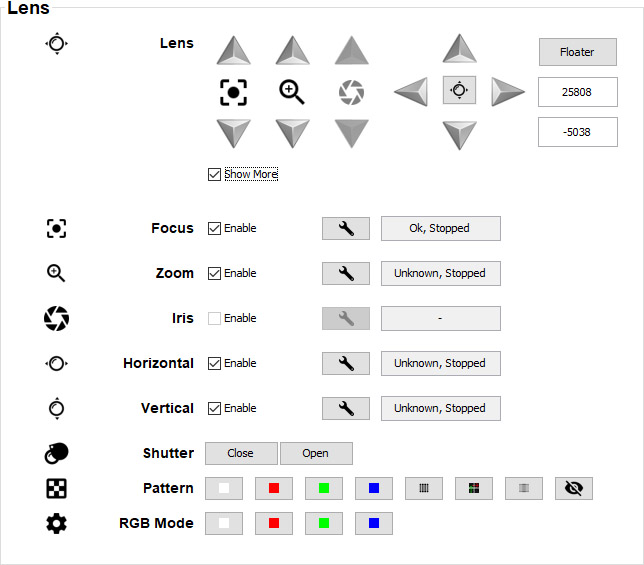

   提示： 固定镜头后，我们推荐使用 Ptoolset 禁用水平和垂直镜头平移。取消选中水平和垂直后面的复选框。有关更多信息，请参阅《投影机工具集 Pulse 投影机》用户指南 R5906795，其可从 Barco 网站下载。

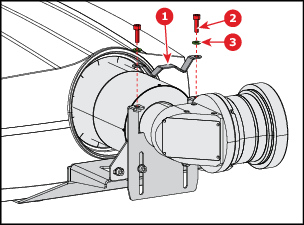

7. 使用 2 个 M6x20 螺栓 (2) 和 2 个 M6 垫圈 (3) 安装闭合支架 (1)。



8. 必须使用安全缆绳。

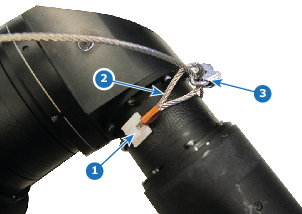

   1. 在镜身表面粘贴 3 到 4 个夹子 (1)。



   2. 将安全缆绳的第一个环端卡入其中一个夹子中。
   3. 将缆绳的其余部分绕镜头滑动。向下按缆绳使其通过环内的每个夹子。
   4. 将缆绳滑过缆绳开始处的环端 (2)。
   5. 在镜头支架上安装 U 型螺栓，开口端朝外 (3)。确保环端的一部分和安全缆绳的突出部分置于外壳内。
   6. 关闭 U 型螺栓并上紧。
   7. 使卸扣通过安全缆绳的自由环端。
   8. 将安全缆绳固定在桁架上，把卸扣的安全环翻转到开口端上来固定卸扣。
