需要使用工具

• 内六角扳手 4 mm
• 内六角扳手 5 毫米

准备

1. 准备测试区域。Barco 建议所有的 Scheimpflug 调整使用的投影机-屏幕距离为 2 米。

   验证已安装镜头的投射比符合安装区域的要求（投影距离和屏幕大小）。

2. 确认镜头安装正确，镜头偏移在中心位置。
3. 始终将聚焦环打开。
4. 前往主菜单/测试图案/全屏并选择以显示聚焦测试图案。
5. 对镜头变焦使开口最宽（屏幕上图像尺寸最大）。

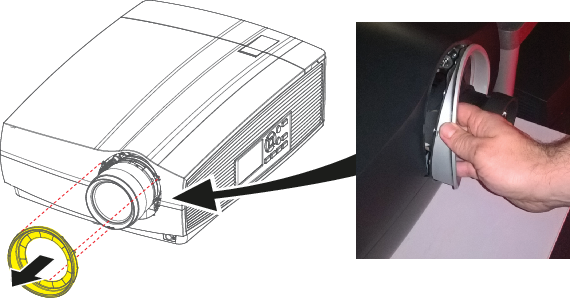

6. 移除塑料盖可以使用 3 个调整螺钉。



应用 Scheimpflug 修正

1. 旋松三颗固定螺钉（参考 1b、2b 和 3b）。使用 5 mm 内六角扳手来完成此操作。



2. 调整左侧的 Scheimpflug 调整螺钉（参考 1），直至屏幕右下角的图像成为焦点。使用 4 mm 内六角扳手来完成此操作。



   备注： 该过程可能导致图像的其他区域脱离焦点。这在预料之中。



3. 调整右侧的 Scheimpflug 调整螺钉（参考 2），直至屏幕左下角的图像成为焦点。使用 4 mm 内六角扳手来完成此操作。



   备注： 该过程可能导致图像的其他区域脱离焦点。这在预料之中。



4. 调整底端的 Scheimpflug 调整螺钉（参考 3），直至屏幕上半部分的图像成为焦点。使用 4 mm 内六角扳手来完成此操作。



   备注： 该过程可能导致图像的其他区域脱离焦点。这在预料之中。



5. 继续调整螺钉，每次调整一颗，直至测试图像在整个显示区域内清晰一致。
6. 通过缩小（屏幕上的最小图像尺寸）测试焦点，然后再放大。确认图像仍然清晰。如果清晰度有任何偏差，重复步骤 2 到 6，直至图像正常。
7. 按以下顺序上紧三颗固定螺钉：左 (1b)、右 (2b) 和上 (3b)。使用 5 mm 内六角扳手来完成此操作。
8. 在准备步骤中将移除的塑料盖放回原位。
